产品名称：	MSTP光端机
产品型号：	TW8040
产品功能：	一款体积小巧、设计简洁的MSTP传输设备。它具有两路STM-1等级群路光口，4个符合IEEE802.3/802.3u标准的以太网接口，可选4/8个传统的E1业务接口，实现基于GFP封装的以太网和E1等业务的复用和传输。
产品图片：

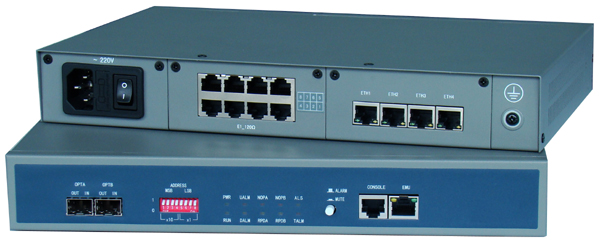

TW8040 温馨提示：点击图片可查看大图!
产品介绍：
TW8040是一款体积小巧、设计简洁的MSTP传输设备。它具有两路STM-1等级群路光口，4个符合IEEE802.3/802.3u标准的以太网接口，可选4/8个传统的E1业务接口，实现基于GFP封装的以太网和E1等业务的复用和传输。 TW8040采用符合ITU-T G.7041、G.7042、G.707标准的EOS(Ethernet Over SDH) 技术，可以与遵循相同标准的设备互通。它支持基于端口的 VLAN 和符合IEEE 802.1Q标准的标签型VLAN功能，支持4个VCG，通过配置，每个VCG可汇聚1个或多个以太网业务接口，每个接口可对应1~4个传输通道(VCG)，VCG的带宽可灵活配置，实现以太网数据在SDH网络中的高效传输。 TW8040设备适合用户侧数据接入场合，通过基于SNMP的RAYVIEW网络管理平台以及CLI命令，为设备的统一管理提供了强有力的支持。
产品特点：
● 光接口提供2个STM-1速率等级群路光接口，采用SFP光模块（LC接口），支持热插拔光口只支持单模光纤，光纤传输距离支持15km（生产默认）、40km和80km 光口指标符合标准GB/T15941-1995和ITU-T G.813 光口支持RPD（Remote Power Down Detection ）信息检测，并支持本端设备掉电信息发送光口支持ALS（Automatic Leaser Shutdown）自动激光关断功能，可有效保护操作人员安全 ● E1接口提供1个E1接口卡槽位，可选择安装4路或者8路E1接口卡可选择120Ω平衡式E1接口（RJ45接口）或75Ω非平衡式E1接口（DB37接口） E1接口符合ITU-T G.703标准 ● 以太网接口提供4个LAN口（物理接口），每个LAN口支持自协商，可强制工作在10M/100M全半双工模式提供4个WAN口（在内部，不可见），每个WAN口分别对应一个VCG，单个VCG带宽最大为48个VC12(100Mbps)，4个VCG总带宽最多可配63个VC12 4个LAN口和4个WAN口符合IEEE802.3/802.3u标准，支持802.3格式的帧和以太网II型帧支持流控和广播风暴过滤功能支持端口型 VLAN和符合IEEE 802.1Q标准的标签型VLAN功能支持GFP-F封装，符合ITU-TG.7041标准支持虚级联VCAT和LCAS链路容量自动调整机制，符合ITU-T G.707，G.7042标准提供VC12时延检测，任意两路VC-12通道之间可容忍的最大延迟差可达112ms 提供LCAS和非LCAS两种模式 ● 辅助接口提供以太网网管接口EMU，接口方式RJ45 提供串行网管接口CONSOLE，接口方式RJ45 ● 定时模式可选跟踪内部定时源，符合ITU-T G.813标准可选跟踪STM-1光线路定时源（T11、T12）定时源可根据告警、SSM值、频偏以及人工设定优先级自动切换，也可以人工强制切换操作。 ● 通道保护支持1+1通道保护功能，保护倒换时间<50ms 支持自动倒换及强制倒换功能 ● 支持内置误码仪和多种环回操作 ● 支持软件在线升级，易于维护 ● 网元管理支持DCC、内嵌DCN的网络管理方式支持基于串口和TELNET的CLI命令行管理方式，CLI仅支持对本地设备的单独管理，不能管理网络中的其它网元支持SNMP_V1和SNMP_V2协议，支持基于PC的C/S架构的网络管理平台RAYVIEW，轻松完成对复杂网络配置、管理和维护 ● 设备支持单个-48V直流电源供电或者单个~220V交流电源供电，设备功耗小于15W
产品应用：

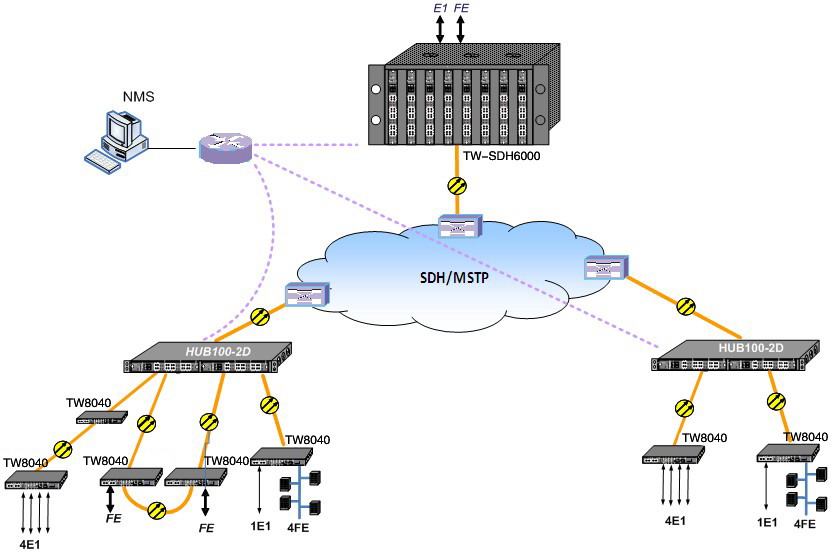

TW8040是专门针对接入网设计的产品，主要应用在用户接入侧，提供E1及以太网等接入方式。如图3-1所示，TW8040设备分布在各个用户接入侧，根据不同的用户需求，每个设备提供4/8路E1及1-4路以太网业务，业务数据通过STM-1接口汇聚到光HUB设备（HUB100-2D），并最终汇聚到业务汇聚设备上，从而实现了用户数据的远距离传输。应用方案温馨提示：点击图片可查看大图! TW8040既可用作TM设备，又可用作ADM设备，组网应用灵活；支持点对点、链网、环型网络。在组成环网时，支持1＋1通道保护倒换。注：每台设备的A光口必须与其相邻设备的B光口相接。
