节点式（级联式）视频传输方案

　

◆方案说明

天为电信－－视频传输方案专家：

当客户需要设计一个视频传输网络时，我们会根据客户工程的具体情况，提供TW系列传输产品组合，帮助客户设计一套可靠、优化的传输网络。

光纤产品组视频建传输网和选购时，需要了解一下基础条件： 　

1）光纤/光缆可选择单模/多模，相应的光端机也要选择单模/多模光端机，单纤或双纤；

2）光纤/光缆需要熔接处理，配件包括光终端盒，盒内光尾纤，适配头，光跳线等；

3）摄像机与光端机的有效距离建议不要超过200米，至于采用几路的光端机也应该以200米半径范围为参考值；

4）当监控中心的光接收机超过一定数量，为方便维护管理，建议采用机框＋插卡式设备，我公司GD08型满足组网接入需要；

5）GD08型机框有15个插槽，可忽混插15块卡式光端机（1～8路均只占1个槽位），而16路光端机均为标准19寸机架式设备；

6）光端机的标准配置为N路（N=1~16）＋1路反向数据，其他音频，开关量，电话，网络多路数据等接口均为可选配置，可根据具体需求向我公司说明。

该方案特点：

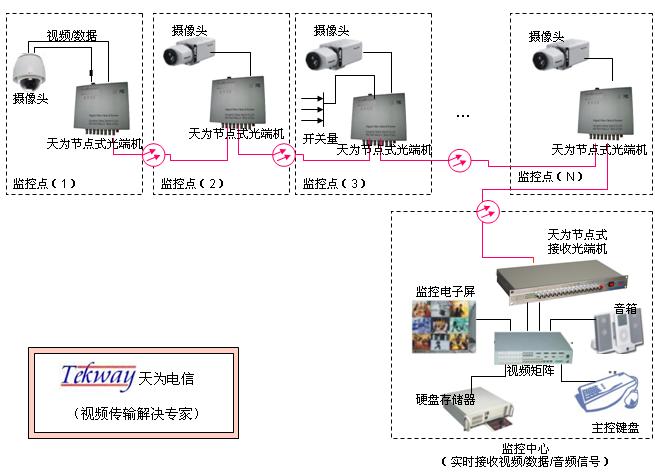

使用一根光纤，通过天为节点式系列光端机串接多路视频信号，最大程度节约客户光纤线路资源。同时 便于对视频监控传输的组网和有效的管理。

该方案适用于：高速公路视频监控，街道监控，交通红绿灯路口视频监控等。
