双绞线通用传输方案

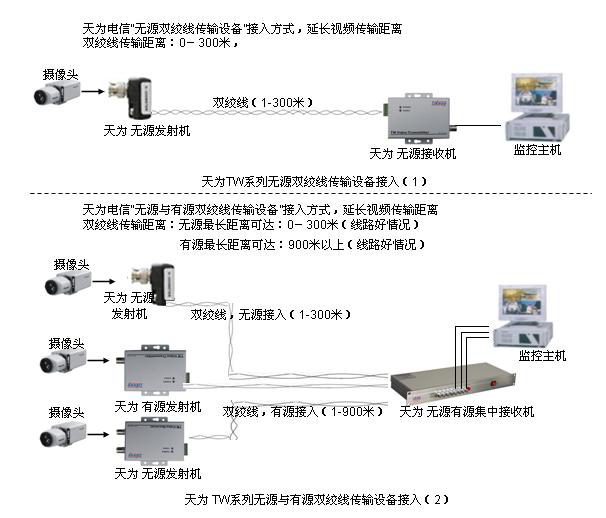

◆双绞线通用传输方案示意图

◆方案说明

天为电信 --视频传输方案专家:

当客户需要设计一个视频传输网络时,我们会根据客户工程的具体情况,提供TW系列传输产品组合,帮助客户设计一套可靠、优化的传输网络。

双绞线传输设备组网:

1)请使用非屏蔽的双绞线,勿使用没有双绞的传输线;

2)双绞线视频传输器按照传输距离分为300米,600米,1200米,1500米,可根据实际距离选用,把适用于300米传输的型号用于600米的场合或把适用于1200米传输的型号用于600米的场合同样都是不合适的;

3)建议发射端使用单路设备,跟随摄像机安装,接收机选用多路设备,集中管理,美观大方。

4)双绞线视频传输器有无源设备及有源设备,300米以下可用无源设备,有源/无源设备可以混合使用;有源发射器、接收器的GND端,对信号防雷、抗干扰等作用重大,请尽量将其与弱电专用防雷地线接上 ;

5)有源接收器采用浮地的电路技术,供电电源必须独立(但多个接收器可以共用一个电源变压器),不可以与摄像机分割器分配器等器材的低压12V电源共用。
