高速公路视频监控光端机的选择

收费站

收费站监控系统一般是对车道，收费广场，收费亭的收费情况进行监视，它采集的图像传送到收费管理处，距离不远，但图像路数较多，建议采用多业务光端机，因为除了图像外，还需要传送音频，控制信号以及以太网，电话等信号，业务丰富是其显著特点，根据上述情况一般采用点对点的多业务视频光端机。

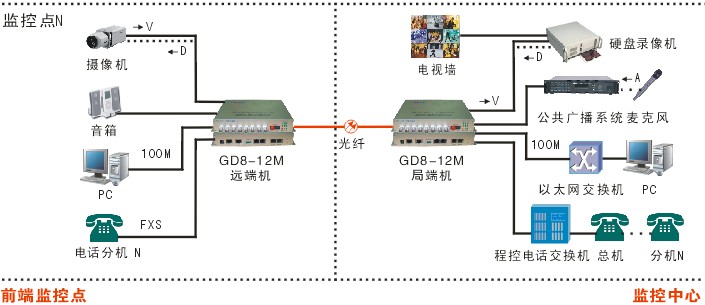

点对点的一纤通多业务视频光端机传输拓扑图

外场道路

外场道路的监控环境比收费站复杂得多，高速公路每隔2000米左右设置一个监控点，隧道内每隔150米双方向设置一个监控点。外场摄像机的控制信号比较多，有云台控制，可变情报标志，信息发布屏，车辆检测器，气象检测器，设备箱门磁开关等。在一条几十公里的高速路上需要传输上百路图像以及各种控制检测信号，受到距离远及监控点分散等因素的影响，点对点光端机的传输方式显得不合理。可以选择通过点对点光端机先将图像等信号传到就近的收费站，再通过大容量光端机传到高速公路管理中心；或者选择技术更先进的节点式（级联式）光端机，将各监控点的图像信号串行传输到管理中心。节点式光端机仅占用1芯光纤，每条串行链路上可以串接最多16个节点，每个节点之间的相隔距离可达数十公里，一条几百公里的高速路只需几芯光纤即可完成所有信号的传输，大大节省了光缆资源。

节点式视频光端机传输拓扑图
