    您的位置:首页>应用方案>E1环网串口数据传输方案



E1环网串口数据传输方案

方案特点:

1. 满足目前电力远动/工控等场合的组网应用,环,星,链,抽时隙点对点,纯E1点对点型,以及以上各型的混合组网;
2. 考虑未来视频的需求,可提供共享以太网网口,并且不影响数据传输;
3. 一种设备满足多种应用,维护简单,未来升级不浪费投资。同一种设备,兼顾环,星,链,抽时隙点对点型组网,任何组网变化无须更换远端设备;
4. 和上位机软件接口多样,虚拟串口,UDP,TCP等均满足
5. 全程网管,方便客户维护以及故障定位



产品名称:

E1时隙分插/复用提取设备

产品型号:

产品功能:

EDCU节点设备

E1→ 4路串口+1路网口 → 子E1 (适用于动力环境监控数据传输等)

EDCM局端设备

E1→ 1路网口+1路网口 → E1 (适用于动力环境监控数据传输等)

产品简介:



中心端一:
整体收敛环路或支路的232/485数据,支持三种通信模式,既TCP模式、UDP模式及与数据服务器通信模式
单独提供环路以太网数据收敛接口
提供网管数据业务,IE配置界面和232控制口
兼顾环,星,链,抽时隙点对点型组网,任何组网变化无须更换设备


节点端设备:
支持232/485数据类型,最多8个串口
最多提供2个交换式10/100M以太网接口
唯一ID标识符,范围1-FFFF
串口波特率支持1200-38400
各业务端口防雷设计

产品特点:



◇ 提供多种时钟方式:内时钟,E1线路时钟, V.35外时钟
◇ 基于自主知识产权的集成电路
◇ 硬件实现31个时隙中任意几个连续时隙的选择
◇ 丰富的E1状态提示功能,提示E1状态信息
◇ 设备带Console口,支持超级终端控制设备
◇ RS232通道可以传输异步从300-19200波特率自适应的串口数据
◇ V.35可以支持N*64k速率, 速率从64K-1984K可调
◇ 设备支持星型或链型网,E1口断电直通

统一网管软件:



C/S架构,支持多用户跨网段管理
支持抽时隙模式与2M环模式设备的统一管理
自动探测并添加中心端设备,拓扑结构自动发现机制
内嵌拓扑跟踪专家系统,便于施工故障定位及系统维护
批处理配置串口,提供串口远端自环及在线指示功能
提供即时告警及历史告警信息,提供数据库备份操作

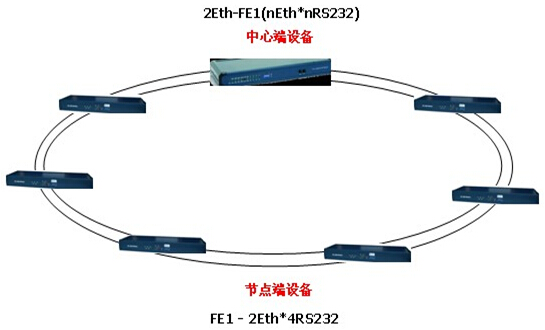

典型应用:



PS:纯环形组网,少于15个节点。

 方案说明:



1、一个局端可对应15个节点端设备,可实现全程网管,维护和配置简单,发现问题,能及时定位某接点;
2
、满足网络自动割接;
3
、满足工程施工和维护时虚环的应用(某处E1打环);
4
、预留以太网做后续视频监控使用,并且视频数据和串口数据互不干扰,防止视频大数据流影响动环数据的稳定。
