产品名称：34M/45M/51M光端机 (E3/DS3/STS-1光端机)

      E3(34M)/DS3(45M)/STS-1(51M)光端机是高性能小型光传输设备，采用最新的大规模可编程集成电路,具有集成度高、性能稳定、功耗低、环境适应能力强、免维护、结构简单等特点，可满足客户对设备功能和外型结构的不同使用需要，局端在一个机框内可安装多个系统，实现一点对多点的传输。可以实现远端环回，远端状态显示,监控等功能。

产品型号：GD34-16G

产品图片：

GD34-16G

产品特点：

      1、低成本，简单的运用、安装、维护和管理；

      2、可选电接口业务种类：44.736Mbps(DS3)，34.368Mbps(E3)或51.84Mbps(STS-1)；

      3、支持热插拨；

      4、全线速率；

      5、支持单模、多模、单纤；

      6、完善的本端和对端告警状况监视，提供指示灯告警；

      7、采用机架式、台式、壁挂式结构，轻巧灵便，安装简单快速。

主要技术指标：

      光接口：

      光波长：1310nm

      平均发送光功率：LD -15～+3dBm,通常出厂为-10dBm

      接收灵敏度：-35dBm  (BER≤1×10-11)

      动态范围：>30 dBm

      误码性能要求：不劣于1×10-11

      E3接口：

      接口数量：1×E3

      比特率：34.368Mbps±20ppm

      阻抗：75Ω(非平衡)或120Ω(平衡)

      码型：HDB3

      符合规定：ITU –T G.703，ITU –T G.823

      DS3接口：

      接口数量：1XDS3

      码型：B3ZS

      比特率：44.736Mbps±20ppm

      阻抗：75Ω(非平衡)或120Ω(平衡)

      符合规定：ITU–T G.703，GR-499 ，ITU–T G.752

      STS-1接口：

      接口数量：1XSTS-1

      码型：B3ZS

      比特率：51.840Mbps±20ppm

      阻抗：75Ω(非平衡)或120Ω(平衡)

      符合规定：SONET OC-1或SDH STM-0,GR-253

告警：

      告警：失步，无光，误码，对告，无码

电源：

      电压：±48V或±24V或220V交流

      功耗：台式、壁挂式≤15瓦, 机架式≤180瓦

安装：

      机架式、台式、壁挂式

适用环境：

      工作温度：0℃ ～ 60℃；贮存温度：-40℃ ～ +70℃；相对湿度：≤95％

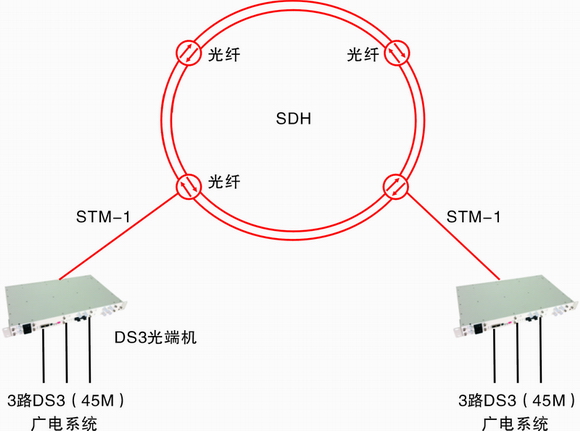

应用方案：
