    您的位置:首页>双绞线视频传输器>TW-108AR





产品名称: 路有源双绞线视频接收器
产品型号: TW-108AR

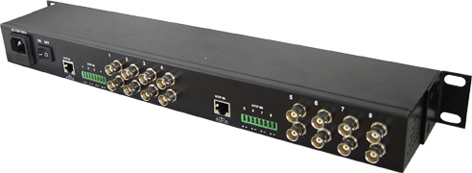

产品图片:
产品功能: 用于双绞线传输视频的接入设备
应用简介:

双绞线的使用由来已久,在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线,我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛,是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线对信号也存在着较大的衰减,视频信号如果直接在双绞线内传输,也会衰减很大,所以视频信号在双绞线上要实现远距离传输,必须进行放大和补偿,双绞线视频传输设备就是完成这种功能。加上一对双绞线视频收发设备后,可以将图象传输到1至2km。双绞线和双绞线视频传输设备价格都很便宜,不但没有增加系统造价,反而在距离增加时其造价与同轴电缆相比下降了许多。所以,安防监控、多媒体网络教学等系统中用双绞线进行传输具有明显的优势:

1)传输距离远、传输质量高。由于在双绞线收发器中采用了先进的处理技术,极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差,保持了原始图象的亮度和色彩以及实时性,在传输距离达到1km或更远时,图象信号基本无失真。如果采用中继方式,传输距离会更远。

2)布线方便、线缆利用率高。一对普通电话线就可以用来传送视频信号。另外,楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号,无须另外布线,即使是重新布线,5类缆也比同轴缆容易。此外,一根5类缆内有4对双绞线,如果使用一对线传送视频信号,另外的几对线还可以用来传输音频信号、控制信号、供电电源或其它信号,提高了线缆利用率,同时避免了各种信号单独布线带来的麻烦,减少了工程造价。

 3)抗干扰能力强。双绞线能有效抑制共模干扰,即使在强干扰环境下,双绞线也能传送极好的图象信号。而且,使用一根缆内的几对双绞线分别传送不同的信号,相互之间不会发生干扰。

4)可靠性高、使用方便。利用双绞线传输视频信号,在前端要接入专用发射机,在控制中心要接入专用接收机。这种双绞线传输设备价格便宜,使用起来也很简单,无需专业知识,也无太多的操作,一次安装,长期稳定工作 。

5)价格便宜,取材方便。由于使用的是目前广泛使用的普通5类非屏蔽电缆,购买容易,而且价格也很便宜,给工程应用带来极大的方便。

产品介绍:

TW-108AR主要是应用在安防监控传输系统中的双绞线8路19英寸1U机架型接收机,是一款高性能的双绞线传输设备。该设备使用五类或五类以上非屏蔽双绞线作为传输介质,实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号。TW-108AR可以与TW-101AT或TW-101P搭配组合使用,与TW-101AT组合时,传输距离为1200米;与TW-101P组合使用时,传输距离为600-900米。同时,可根据传输距离简单地设置发射器和接收器的拨码开关来使传输达到最佳效果。该设备调试简单,使用方便。

TW-108AR具有很强的干扰抑制能力,当电话、RS485控制数据、音频、多路视频、甚至低压电源共缆传输时,各种信号之间互不干扰,仍然可以正常工作。该产品内建瞬态冲击保护措施,有较强的环境适应能力。同时,该产品的电磁辐射低,不会伤害人体的健康和干扰其他设备的正常工作。工程中使用双绞线传输设备具有其独特的优势;在一根5类或超5类双绞线的四对线中任取一对线即可传输一路信号,这样四对线就可传输四路视频信号,大大降低工程布线成本。

TW-108AR是一款8路有源BALUN(Balance-UnBalance,平衡-非平衡)接收设备,使用五类或五类以上非屏蔽双绞线作为传输介质实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号。可以广泛应用在安防传输、多媒体教学、多媒体广告播放等系统。与传统视音频传输方案相比,采用双绞线视频传输器可以极大地降低成本,提高性能;与其他同类产品相比, 我们的产品性能更强,稳定性更好,性价比优势更为明显。

产品特点:
       1、8路接收,1分2分配输出
       2、19英寸1U机架设计
       3、实时传输清晰的AV信号,视频效果质量高
       4、高质量的视频效果
       5、距离0~1500米,可调节
       6、超强干扰抑制
       7、超强防雷设计
       8、视频/电源指示
       9、电源高抗扰设计
       10、宽电压直流交流输入
       11、SMT表贴工艺设计
产品参数:
       外观尺寸:430mm×85mm×44.5mm
       外壳材料:铁壳
       外观颜色:黑色亚光
       单机重量:
       输入输出:BNC接口、+/- 接线柱
       视频传输距离:0~1500米,可调节
       防雷抗干扰:内置抗静电/感应雷击保护
       视频
       Ø    频率响应:DC to 6MHz
       Ø    共模抑制比:0 to 6MHz 60dB(典型)

       Ø    阻抗:同轴电缆(BNC公头) 75   欧姆

                         非屏蔽双绞线                 100 欧姆

       线缆要求
       Ø    线缆类型:非屏蔽双绞线对、24-16AWG
       Ø   线缆类别:5类或5类以上 (CAT-5/5E/6 UTP)
       Ø   线缆阻抗:100±20欧姆
       Ø    分布电容:小于62pF/m
       Ø    DC环路电阻:18欧姆/100m
       电源要求
       Ø    DC/AV 12V 最小电流100mA(12VDC)
       环境要求
       Ø    工作温度:-20℃~70℃
       Ø    相对湿度:0~95%(非冷凝)
       Ø   储存温度:-40℃~150℃
       瞬态抑制
       Ø   6000V 1.2μS x 50 μS
       Ø   3000V 8μS x 20 μS接地端子接入大地
产品应用:

       TW-101AT+TW-108AR、TW-101P+TW-108AR
