    您的位置:首页>一纤通多业务光端机>GD8-12S





产品名称: 高清接口多业务光端机-HDMI/DVI/VGA多业务光端机
产品型号: GD8-12S
产品图片: 高清光端机 HDMI接口多业务光端机



GD8-12S

外形尺寸:长229mm×宽157mm×高35mm (台式)

温馨提示:点击图片可查看大图!

产品介绍:

Tekway系列HDMI/VGA多业务光端机是专为拥有光纤的专网用户设计的大容量、多业务、高扩展性、具有综合管理能力的光纤网络平台,该产品采用模块化设计可将1~2路HDMI/DVI/VGA以及音频、以太网、数据、开关量等信号统一到同一传输平台,提供了丰富的业务接口如Ethernet、RS232/RS485/RS422等通信接口,为高清视频多业务传输的高端用户提供了专业的综合解决方案。

Tekway系列HDMI/VGA多业务光端机可应用于公安、军队、电力、石化、厂矿等的高清视频会议、多点视讯接入等的各种复杂场合,有效的解决了用户对多种业务的需求,支持用户按需配置。它具有极高的网络安全性及网络延伸能力,支持用户根据需求组成任意形式的网络。

产品功能:

本设备最大配置:

1) 高清接口:1~2路正向 或 1路双向HDMI/DVI/VGA

2) USB接口:1~2路低速率 (鼠标/键盘)

3) 音频接口:1~4路正向 或 1~2路双向 (单声道)

4) 串口接口:1~2路单向或双向RS485/232/422 或 1~2路正向/1路双向开关量

5) 网络接口:1路10/100M以太网

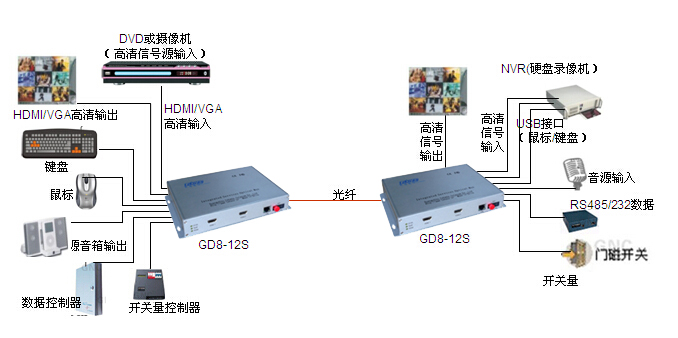

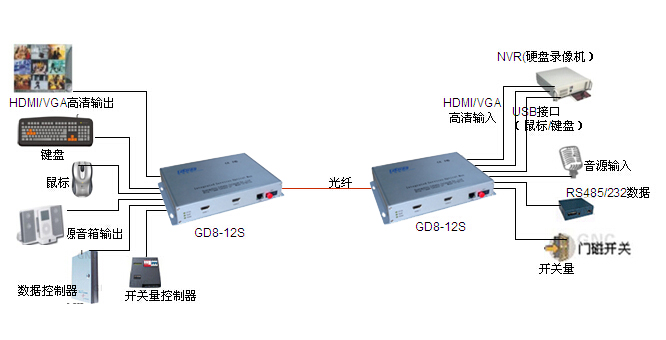

组网方案:

温馨提示:点击图片可查看大图!

产品参数:

• 光学指标

传输波长: 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm

发射功率: +2dBm~-3dBm,0dBm~-5dBm,-8dBm~-A715dBm

接收灵敏度:优于-23dBm/-27dBm(APD)


•  HDMI/DVI特性

◇ PC输入最高分辨率 1920×1200@60Hz

◇ HD-DVD输入最高解析度 720p/1080i/1080p

◇ 输入输出TDMS信号带宽 1.65Gpbs

◇ 输入输出TDMS信叫电压 1.2volts p-p

◇ 输入DDC信号电压 5volts p-p (TTL)



•  VGA视频特性

输入输出分辨率、帧率

•640X480 @ 70fps              •800X600 @ 70fps

•1024X768 @ 60fps            • 1280X1024 @ 30fps

•1600X1200 @ 30fps          •720X480 @ 60fps

•720X576 @ 50fpsv            •1280X720 @ 30fps

•1440x900 @ 30fps            •1400 x1050 @ 30fps

•1680x1050 @ 30fps          •1360x768 @ 30fps



• 音频特性

音频方向:正向/双向

采样频率:48kHZ

采样编码:24bit

输入/输出阻抗:600Ω平衡或非平衡

最大输入/输出电压:3.5Vp-p

插入增益:±1dB

频率响应:0.07~14kHZ 3dB

信 噪 比:>90dB



• 数据特性

数据类型:RS-232/422/485(2线或4线) 可选

波 特 率:RS-232 DC~115kbps

               RS-422 DC~115kbps

               RS-485 DC 115kbps

误 码 率:优于10-9



• 以太网特性

以太网接口:符合IEEE 802.3/802.3u协议

网络速率:100Mbit/s

接口速率:10/100M自适应

以太网接口方式:RJ45



• 工作条件

输入电压:110~265 VAC 50/60 Hz

平均无故障工作时间(MTBF) :大于10万小时

工作温度:0~+60℃

工作湿度:0~95%无冷凝

储藏温度:-40℃~+75℃

无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰。
