产品名称：

多路HDMI光端机

产品型号：

产品功能：

产品图片：

GD8-12I (多路HDMI/DVI光端机)

温馨提示：点击图片可查看大图!

HDMI光端机产品简介：

高清HDTV光端机是为了适应监控/信息发布等场合高清化的需求，从而推出市场的一系列光纤传输设备。

HDMI光端机产品特点：

●支持各种标准高清信号：HDMI/DVI等

●自动识别和配置各种信号显示模式

●支持UXGA，WUXGA，HDTV1080P等各种分辨率

●最大支持12Bit颜色深度

●像素时钟最大225MHZ

●内置自动均衡和重定时功能，画面清晰稳定

●无需软件设置，即插即用

HDMI光端机应用场合：

◆ 高清视频远距离传输

◆ 高清信号显示，信息发布

◆ 适合会议中心、演示大厅、关口检查站、收银站、军演监控站等场合的业务需求

HDMI光端机技术参数：

◆ 光纤特性

◇ 物理接口：FC/PC、ST/PC

◇ 传输波长：850nm/1310nm/1550nm

◇ 传输距离：多模0-2km，单模：0-25km，0-60km，0-120km

◇ 发射光功率：优于 - 6dB

◇ 接收灵敏度：优于 -18dB

◇ 光学动态范围：12dB

◇ 光学允许最大链损：12dB

◇ 光纤种类：单模/多模光纤，单纤

◆ 视频参数

◇ PC输入最高分辨率 1920×1200@60Hz

◇ HD-DVD输入最高解析度 720p/1080i/1080p

◇ 输入输出TDMS信号带宽 1.65Gpbs

◇ 输入输出TDMS信叫电压 1.2volts p-p

◇ 输入DDC信号电压 5volts p-p (TTL)

◆ 环境条件

◇ 工作温度 -25℃~+70℃

◇ 储存温度 -40℃~+80℃

◇ 相对湿度 0~95%（非冷凝）

典型应用：

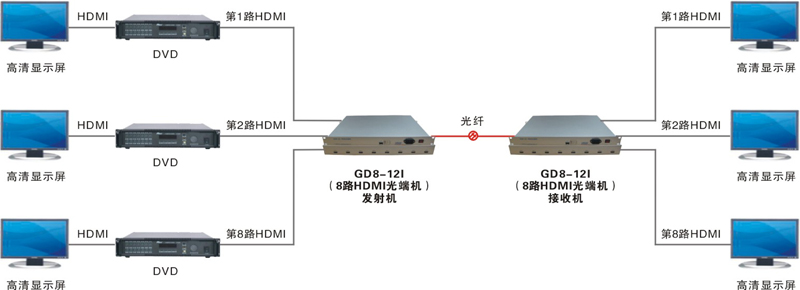

8路HDMI光端机传输拓扑图

温馨提示：点击图片可查看大图!
