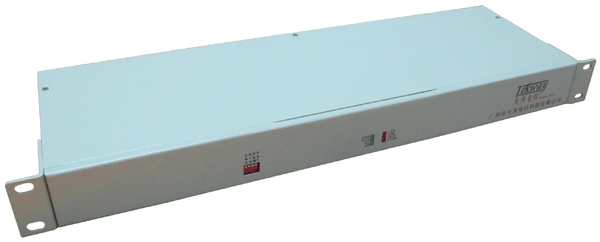

MA40(Front)

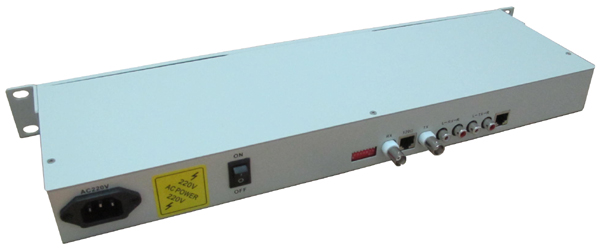

MA40(Back)

外形尺寸：19英寸1U

温馨提示：点击图片可查看大图!

MA40 2Mbit/s数字立体声广播传送设备是基于E1 (2048kbit/s接口)传输网的数字立体声广播传送设备系统，它可以借助目前广阔可靠的E1传输系统网，建立起数字立体声广播传送系统网络，通过该广播传送系统网络可以实现广播传送的大容量、高可靠、高保密和超强管理的能力，可以极强地排除非友好的干扰，确保国家广播的安全性、正确性。

• 整机为单板设计；

• 使用FPGA、数字编解码和时钟恢复技术，集成度高、稳定性性高。

• 使用先进的数字处理、时钟恢复、数字编解码芯片，其性能指标更好。

• 面板有LED灯实时指示E1、数字音频和立体声信号的工作状态。

• 利用SDH、PDH、微波的2M通道，实现点对点地传输音频信号源。

• 配合E1码流复用器，可以实现一发多收的广播式传输音频信号源。

• 适用于省、市、县、乡级地区组网，实现超长距离传输音频信号源。

• E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

• 音频接口三级防雷，达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准

• 多种电源方式可选：AC220V、DC-48V/DC24V等；

MA40 2Mbit/s数字立体声广播传送设备遵循以下所列协议、标准:

IEC 958 数字音频接口

ITU-T G.703-1998 系列数字接口的物理/电特性

ITU-T G.704-1998 用于1544、6312、2048、8448和44736kbit/s速率系列级的同步帧结构

ITU-T G.823-1993 基于2048kbit/s体系的数字网中抖动和漂动的控制

ITU-T V.10 –1993 工作在最高标称速率100kbit/s的数据信令上的不平衡双流接口电路的电特性

GB/T 17191.3 -1997 信息技术 具有1.5Mbit/s数据传输率的数字存储媒体运动图像及其伴音的编码 第3部分：音频

GB 5438-85 单声和立体声节目传输特性和测量方法

方案一、立体声音频双向点对点应用

该方案，接入简介安全可靠，利用E1传输网络，快速实现立体声音频双向通信。广泛应用于广播音频网络延伸，快速覆盖边远地区广播系统网络。节约大量组网成本。

方案二、广播系统应用

MA40 数字立体声广播传送设备在应用中，可以通过E1码流复用器，真正实现广播应用方式。其分支节点能在单向2Mbit/s E1线路中进行无限制的广播业务传递，中继接点则可以在完成业务中继的同时进行广播接收和节目上传，由于这些种类的节点无数量上的限制，使得MA40 2Mbit/s数字立体声广播传送设备的网络具有无限扩张的能力.。

MA40 2Mbit/s数字立体声广播传送设备网络为国家广播网、本地广播网特别是农村广播网提供了很好的解决方案，应用场合广泛。
