产品名称：

基于SDH的MSAP综合业务接入平台

产品型号：

TW-SDH6000

产品功能：

支持STM-1、STM-4等级，可平滑升级到STM-16等级

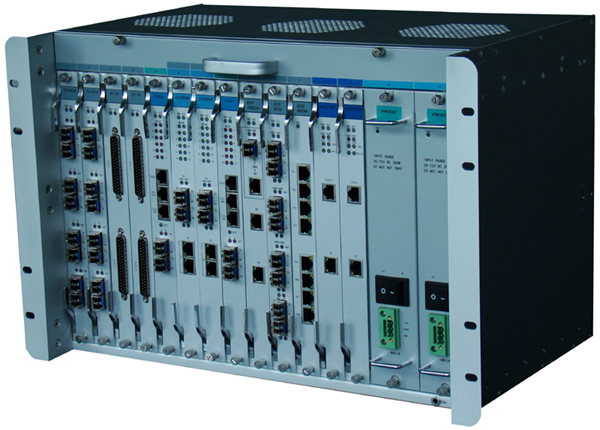

产品图片：

基于SDH的MSAP综合业务接入平台

TW-SDH6000

温馨提示：点击图片可查看大图!

产品介绍：

TW-SDH6000是新一代开放式的MSAP综合业务接入平台。SDH群路光口速率支持STM-1、STM-4等级，可平滑升级到STM-16等级。它具有SDH/MSTP传送网和IP城域网双向承载能力，支持SDH、以太网独立总线架构，能够真正实现高可靠性的综合业务接入和传输。

TW-SDH6000具有强大的时隙交叉和IP数据交换能力，可实现各种业务的灵活调度，完美实现传统E1业务，光分支业务，EOS/EOP业务等多种业务的接入和汇聚；提供完备的业务保护能力，向客户提供稳定的传输线路；支持多种网络拓扑结构，能适应复杂网络的应用需求；具备全面、智能的管理平台，可实现业务端到端的监控和管理。它在大客户专线接入、基站互联以及视频监控领域具有广泛应用。

产品特点：

● 设备结构

19英寸7U插箱，16个插卡槽位；

LVDS无时钟走线背板，SDH和GE独立总线结构；

双SDH群路盘、双以太网核心汇聚盘、双网管盘、双电源盘结构，系统更安全、更可靠

● SDH群路业务

最多提供4个STM-4或STM-1群路光接口；

群路光口使用LC型SFP光收发模块，可支持热插拔；

最大交叉能力为32VC4×32VC4、96TU-3×96TU-3、2016VC12×2016VC12；

支持1+1群路盘板卡保护，实现群路、交叉和时钟模块的热备份

支持单/双端1+1线性复用段保护和SNCP保护；

支持点对点、链网以及环网等拓扑结构；

● 以太网核心交换业务

最多支持4个千兆光口和4个千兆电口；

每张盘可独立汇聚来自于背板的9个千兆以太网端口数据；

● 多种支路业务

支持下行SDH光分支，E1，EOS，EOP等多种支路业务的接入和汇聚；

可实现与远端以太网光纤收发器、协议转换器、SDH光端接等产品互联；

支持1+1通道保护；

支持内置E1误码仪测试功能；

● 设备定时

可跟踪群路光口定时源、外同步定时源以及支路定时源；

提供外同步定时源输出；

支持自动或强制选择定时源；

支持自由震荡、跟踪、锁定和保持四种定时模式；

● 设备管理

提供设备架顶告警输出；

支持DCC管理通道和内置DCN网管通道；

支持SNMP_V1和SNMP_V2协议；

支持C/S架构的RayView网络管理平台,可实现本地设备板卡和远端设备的软件在线升级功能；

单元盘列表：

类别	板卡名称	型号	简要说明	可插入槽位
SDH上联	STM-4 光群路盘	CU622	2×STM-4，内置交叉连接和SET功能。	5，8
SDH上联	STM-1 光群路盘	CU155	2×STM-1，内置交叉连接和SET功能。	5，8
以太网核心汇聚	以太网核心汇聚盘	CUGE4A	2×GX+2×GE，支持端口VLAN和802.1QVLAN，支持链路聚合Trunk功能。最多可汇聚 9个业务槽位的1000M以太网数据。	6，7
业务盘	E1映射盘	E1-16	16路E1，可选75Ω或者120Ω 。	1-4、6-7、9-11
	STM-1 光分支盘	TU155-8	8×STM-1，内置交叉连接功能。板内支持VC12全交叉。	1-4、6-7、9-11
	EoS 光接入盘	EoS-8FX8	8×FX，8VCG物理隔离，EoS，GFP/LCAS/VCAT，流控、TS1000协议。	1-4、6-7、9-11
	EoS 电接入盘	EoS-8FE8	8×FE，8VCG物理隔离，EoS，GFP/LCAS/VCAT，流控	1-4、6-7、9-11
	EoP 光接入盘	EoP-8FX8	8×FX，8VCG物理隔离，EoP，GFP / LCAS/ VCAT，多E1转换器模式；HDLC封装，单E1转换器模式； TS1000协议。	1-4、6-7、9-11
	EoP 电接入盘	EoP-8FE8	8×FE，8VCG物理隔离，EoP，GFP / LCAS/ VCAT，多E1转换器模式；HDLC封装，单E1转换器模式；	1-4、6-7、9-11
	EoS光接入汇聚盘	EoS-8FX8A	8×FX，8VCG，EoS，GFP/LCAS/VCAT，流控、支持交换功能。	1-4、6-7、9-11
	EoS电接入汇聚盘	EoS-8FE8A	8×FE, 8VCG， EoS，GFP/LCAS/VCAT，流控，支持交换功能。	1-4、6-7、9-11
	EoP光接入汇聚盘	EoP-8FX8A	8×FX，8VCG，EoP，GFP/LCAS/VCAT，多E1转换器模式；HDLC封装，单E1转换器模式；支持交换功能。	1-4、6-7、9-11
	EoP电接入汇聚盘	EoP-8FE8A	8×FE，8VCG，EoP，GFP / LCAS/ VCAT，多E1转换器模式；HDLC封装，单E1转换器模式；支持交换功能。	1-4、6-7、9-11
	EoS业务汇聚盘	EoS-16GE2A	1×Combo口+1×GE口+1×FE测试口。16个VCG；单板汇聚比16：1；端口VLAN和802.1QVLAN，支持QinQ。支持GFP/LCAS/VCAT。	1-4、6-7、9-11
	EoP业务汇聚盘	EoP-16GE2A	1×Combo口+1×GE口+1×FE测试口。16个VCG；单板汇聚比16：1；端口VLAN和 802.1QVLAN，支持QinQ。支持多E1或者单E1转换模式。可支持GFP和HDLC封装结构。	1-4、6-7、9-11
管理单元	网管盘	NMU7000	双网管盘互为备份，提供系统管理功能，支持网管级联。	12、13
电源	直流电源盘	RPW300DC	双电源冗余备份	14、15
电源	交流电源盘	RPW300AC	双电源冗余备份	14、15

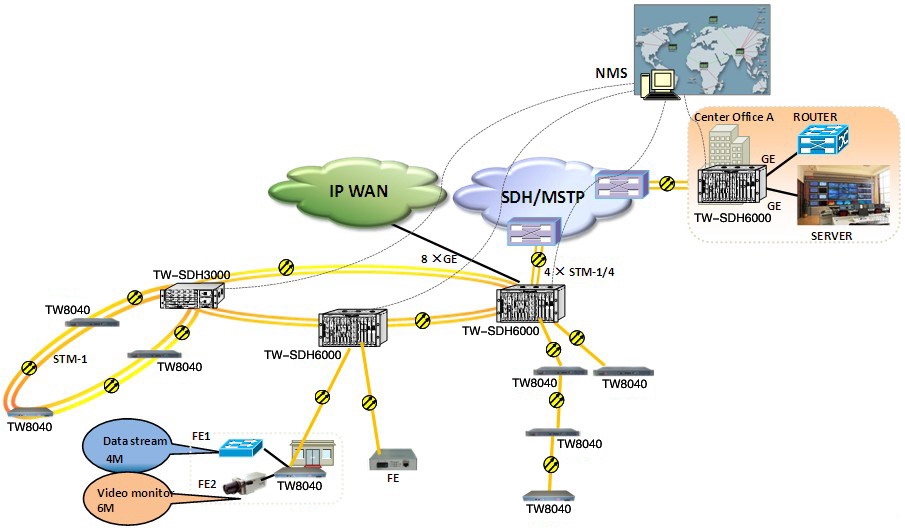

产品应用：

应用方案

温馨提示：点击图片可查看大图!
