大屏专用光电转换器/光纤收发器


产品名称:

大屏专用光电转换器/光纤收发器

产品型号:

T-Link-GSA20-SK

产品功能:

1路1000M以太网(大屏信号传输专用协议)

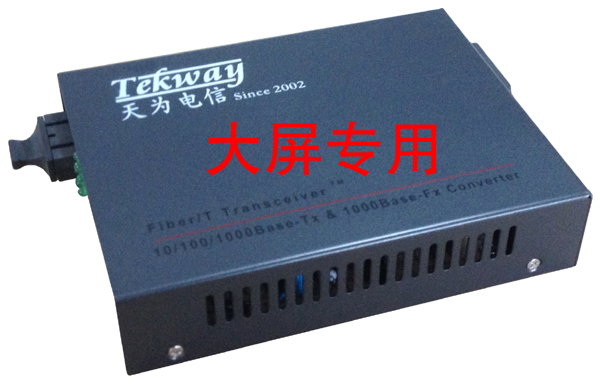

产品图片:

光纤收发器 光电转换器 媒体转换器 百兆收发器 单模收发器

 大屏专用光电转换器/光纤收发器

T-Link-GSA20-SK

点击图片可查看大图

产品简介:

Tekway 系列户外型光纤收发器采用FPGA和CPLD动态重构和重复编程技术,设计具备良好的电磁兼容性及防震动防冲击能力,从2011年投入市场后,在石化,轨道,公路,高铁,环保,矿山等严酷环境中得到可靠应用。

Tekway 系列户外型光纤收发器的One-Power 设计理念,整条产品线均采用峰值可以达到25W的工业级隔离电源(全系列产品实际功耗在5W-10W之间),确保电源输出有充足余量,即使在极端恶劣的-40°严寒或+75°酷热环境仍保持长期运行(在电源极度额降的情况下仍保持50%的输出余量),大大延长了电源的使用寿命及设备整体的稳定性和可靠性。

Tekway 系列户外型光纤收发器采用 Al—Alloy 遮喷铝合金外壳,散热性能优异,耐腐蚀耐氧化的铝合金外壳不生锈,导热快速。机壳内部拼接的地方则在喷漆的时候采用单面胶带遮挡,确保整体组装时外壳具有通透的导电性。

产品特点:

符合IEEE802.3 与IEEE802.3U 标准

即插即用,宽温小体积无风扇扩展工业级设计,电磁兼容性达到4级

采用多层复合板材 高温不弯曲 双面设计 散热更好

采用专业介质转换芯片,进口滤波器 以及德国 WURTH 电感 保证运行的稳定性

10/100/1000MBaseTX至1000BaseFX转换器,支持单模或多模光纤

支持全双工流量控制(对称或非对称)

支持9K巨型帧 ,特别适合IP高清视频传输;

100%线速带宽,无阻塞数据交换

传输距离可高达100公里

宽广的光学动态范围,无需光衰减器

导轨或壁挂式安装

超强防雷功能,防雷击,可抗感应高压,防浪涌等

无风扇-40oC到+75oC工作环境温度

平均无故障工作时间达到40万小时

产品参数:

光纤部分

   多模光纤: 50/125um 或 62.5/125um,

   传输距离: 2Km 多模光纤(出厂标配)

   波      长: 850nm

   发射功率: -12dBm (Min) ~ -9dBm (Max)

   接收灵敏度: -28dBm (Min)

   链路预算: 16dBm

   单模光纤:

   8/125um 或 9/125um,

   传输距离: 20Km 单模光纤(出厂标配)

   波      长: 1310nm(超长距离传输时选用1550nm波长)

   发射功率: -9dBm (Min) ~-5dBm (Max)

   接收灵敏度: -27dBm (Min)

   链路预算: 18dBm

以太网接口

   规格标准:IEEE 802.3i ;IEEE 802.3u ;IEEE 802.3z;IEEE 802.3ad ;IEEE 802.3at

   设备数据交换参数:

   MAC 表:    8K

   包缓冲区: 1M

   包转发率: 7.4MPPS

   延迟时间: <4μs

   交换方式: 存储-转发

   巨型帧支持:10K Bytes

设备接口:

   接口数量: 2个

   千兆光口: 1个1000BASE-X(单/多模、单/双纤、SC /FC接口任选)

   千兆电口: 1个10/100/1000BASE-T自适应以太网RJ45接口

   传输模式:支持全双工工作模式

电气和机械特性

   外      壳: 铝合金属材质

   散热方式: 自然冷却,无风扇

   尺      寸: 70 mm x 95 mm x 26mm (宽x深x高)

   重      量: 0.32Kg

   安装方式: 壁挂式或DIN卡轨式

环境指标

   工作温度: -40℃~+75℃

   储存温度: -40℃~+85℃

   工作湿度: 0%~95%(无凝结)

   MTBF: >100,000小时

典型应用
大屏专用收发器传输拓扑图
