    您的位置:首页>协议转换器>MA20V4 (E1-4*V.35)




产品名称: E1-4路V.35协议转换器
产品型号: MA20V4
产品功能: 实现1E1传输4个V.35数据

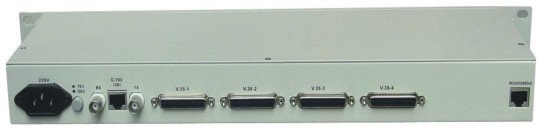

产品图片:
4路V.35转换器
产品简介:

MA20V4 接口转换器提供ITU-T G.703标准E1接口与4路标准V.35接口之间的物理层转换,并提供一路RS232数据通道,为网络中不同接口设备之间的通信提供安全、无缝的连接。还可以从G.703 E1中任意抽取任意指定时隙,组成N*64K(N=1~32)的V35通道,适用于传输设备的E1通道部分时隙可供利用,而需要传输数据的设备又只有V35出口的场合,数据接口模式为DCE,可与DTE或DCE设备对接,RS232通道可以传输异步从0-19200波特率自适应的串口数据,也可以用来传输对端路由器等设备的Console数据。设备带Console口,支持超级终端控制设备。本端设备可以自动环回通过RS232通道配置对端E1-4V35设备的console口。使用场合 :DDN线路通过E1电路延伸等

主要特点:
(1)实现本端设备对远端设备的远程监控(独有的双排指示灯,上排指示本端,下排指示远端)
(2)基于自主知识产权的集成电路
(3)设备带Console口,支持超级终端控制设备
(4)硬件实现31个时隙中任意几个时隙的选择
(5)提供多种时钟方式:E1主时钟,E1线路时钟,V.35主时钟,V.35外时钟
(6)提供3种环回功能:E1本端自环,V35本端自环,令对端V35自环
(7)有伪随机码测试功能,便于线路开通即,可以当一个的E1误码仪来用
(8)E1可以支持N*64k速率, 速率从64K-2048K可调
(9)同时支持120Ω/平衡和75Ω/不平衡两种阻抗
(10)V.35支持热插拔,支持和DTE或DCE设备互连
(11)RS232通道可以传输异步从0-19200波特率自适应的串口数据
(12)RS232也可以用来传输对端路由器等设备的Console数据
(13)可以通过RS232通道配置对端E1-4V35设备的console口
(14)网管接口采用SNMP
技术数据:
E1接口 接口标准: 符合G.703标准
接口速率: n×64Kbps , n取值:1~32
抖动特性: 满足G.742和G.823标准
传输容量: 1*E1
时钟方式: 内时钟、线路时钟
连 接 器: BNC(75Ω)、RJ45(120Ω)
接口阻抗: 75Ω(非平衡)、120Ω(平衡)
V35接口 V35接口速率: N*64K
连 接 器: DB25转V.35头
RS232接口 RS232接口速率: 0-19.2Kbit/s
console口 console口速率: 19.2Kbit/s
工作条件 输入电压: AC220V;AC 110V ;DC –48V;DC +24V
功耗: ≤5W
工作温度: 0°C ~ 50°C
贮存温度: -40°C ~ +70°C
相对湿度: 95 %

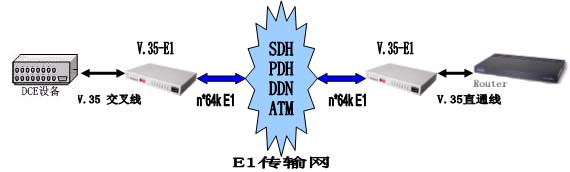

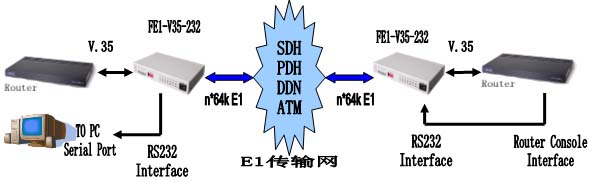

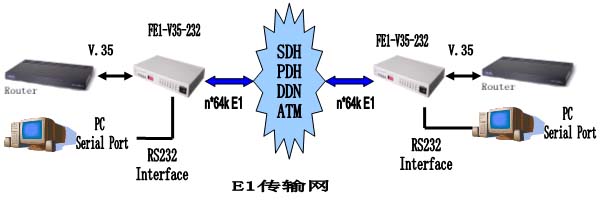

  典型应用:
