产品简介：
|
|
Tekway 系列工业交换机采用FPGA和CPLD动态重构和重复编程技术，设计具备良好的电磁兼容性及防震动防冲击能力，从2011年投入市场后，在石化，轨道，公路，高铁，环保，矿山等严酷环境中得到可靠应用； |
| 五大特色： |
|
|
1) Tekway
系列工业交换机采用FPGA和CPLD动态重构和重复编程技术，设计具备良好的电磁兼容性及防震动防冲击能力，从2011年投入市场后，在石化，轨道，公路，高铁，环保，矿山等严酷环境中得到可靠应用；
2) Tekway 系列工业交换机采用 One-Chip
技术方案，所有型号均基于无阻塞的 24*100M+2*1000M
的线速交换芯片，背板带宽达8.8Gbps,所有产品都是通过释放One-Chip的同一款交换芯片上对应的端口数量来实现，确保中高低端型号均具备高端的处理能力及优异性能，杜绝了不同型号因交换能力或背板带宽预留不足而导致的丢包或延时，使得系列产品更适合高流量低延时的工业应用。
3) Tekway 系列工业交换机的One-Power
设计理念，整条产品线均采用峰值可以达到25W的工业级隔离电源（全系列产品实际功耗在5W-10W之间），确保电源输出有充足余量，即使在极端恶劣的-40°严寒或+75°酷热环境仍保持长期运行（在电源极度额降的情况下仍保持50%的输出余量），大大延长了电源的使用寿命及设备整体的稳定性和可靠性。
4) Tekway 系列工业交换机采用 Den-Gold
沉金工艺。整条产品线采用更加致密和均匀的Den-Gold
沉金工艺，使得焊接更加牢固，具备更好的抗氧化及抗腐蚀性能，能够在严酷环境中稳定使用。同时，Den-Gold
沉金工艺使得大面积的沉金成为可能，从而实现对关键芯片的电磁防护，是的整条产品线具有更加优良的抗干扰性和电磁兼容性。
5) Tekway 系列工业交换机采用 Al—Alloy
遮喷铝合金外壳，散热性能优异，耐腐蚀耐氧化的铝合金外壳不生锈，导热快速。机壳内部拼接的地方则在喷漆的时候采用单面胶带遮挡，确保整体组装时外壳具有通透的导电性。 |
| 主要性能： |
|
|
1) 电路板采用沉金工艺，并符合IPC标准。关键器件采用工业宽温晶振及全进口电容；
2) 工作温度-40～80度，平均无故障工作时间超过40万小时，防护等级达到IP40；
3)
隔离电源供电(88-300VDC或者90-264VAC)，或直流冗余输入隔离电源供电(18～60VDC)，端口保护采用双重瞬间电压抑制管；
4) 提供一路继电器告警输出端口(250VAC或125VDC，2A@250VAC或2A@30VDC)；
5) 电磁兼容性满足工业四级标准；
6) 内置Link Fault Pass Through，Link Loss Forwarding，Far End
Fault等TS1000v2故障检测功能；
7) 网管模式支持SNMP，WEB，及RESET，支持MRP环网介质冗余协议(IEC62439-2)；
8) 外壳抗腐蚀导电氧化处理，全密封单肋铝合金一体化结构。 |
| 网管型工业级交换机： |
|
|
工业交换机应用于恶劣环境，组成星型，环形等各种拓扑，设备运行状况显得尤为重要，因此对在网设备的管理是不可或缺的。
TEKWAY工业产品的网管界面包括以下模块：系统管理、端口管理、VLAN配置、QoS配置、安全、冗余保护、链路聚合、备份/恢复、其它配置、退出。
基于WEB
的网管只能针对单台设备进行配置及管理，特使是对于组环网的拓扑结构，WEB网管无法定位网络故障，是一个很大的缺陷（有的厂家的WEB只能实现简单的配置，不能显示远端设备的运行状态，“网管”就基本失去了其意义）。
TW-NetTime是一套可以针对本公司的网络设备实行管理，还可以实现对CISCO等公司的网络设备以及其他各种类型的网络主机实现统一的管理。更重要的是，它能够实现全网状态的实时监控，使管理员真正地实现对整个局域网的集中化管理。
基本功能
1) 拓扑发现，发现指定的网段，指定的主机，准确定位设备，把网络中发生故障的设备单独罗列到故障视图中，方便管理。
2)
支持网络事件，网络告警的实时监视。可以配置通知模板，并且可以把通知模板应用的指定设备指定的严重等级的网络事件或告警上，实现通过EMAIL,短信等手段把网络告警网络事件通知给指定人员。通知模板方便灵活。告警的声音/图形通知
3) 支持SNMP设备的性能流量监视，指定端口流量监视。
4) 通过 表格，柱图，饼图对网络告警网络事件进行统计分析，直观明了。
5)对一般设备支持ping , trace route,telnet对SNMP设备支持MIB浏览,路由表，接口表，TCP/UDP表IpNetToMedia表。对设备支持WEB配置管理，面板。
6)支持多用户分权管理。

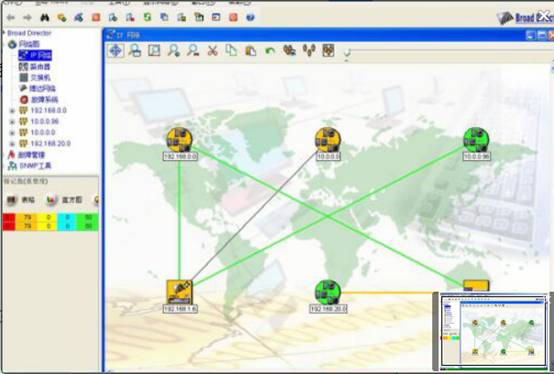

自动拓扑发现
端口状态及配置
端口状态

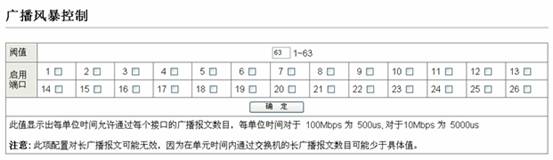

广播风暴控制

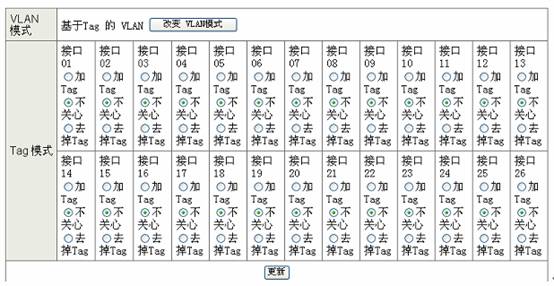

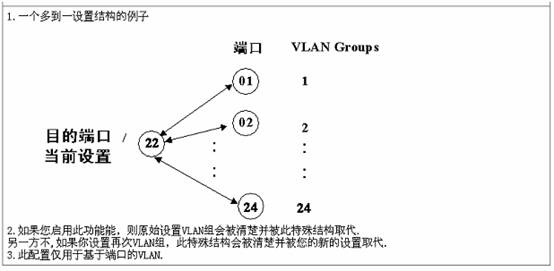

VLAN 设置

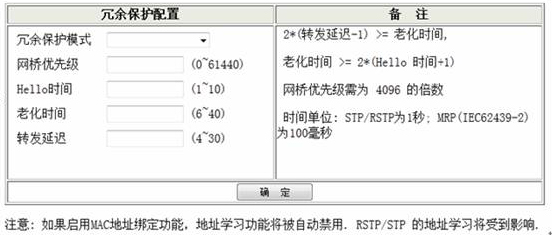

冗余保护配置 |
产品图片：
|
|
工业交换机

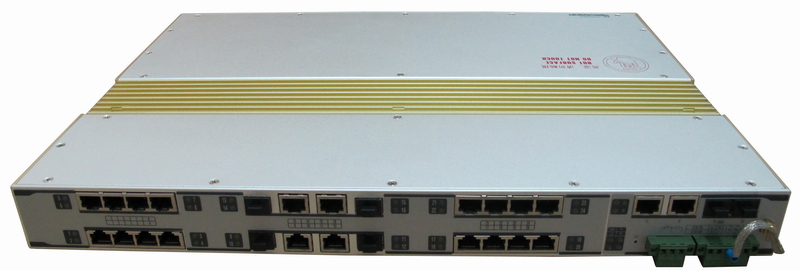

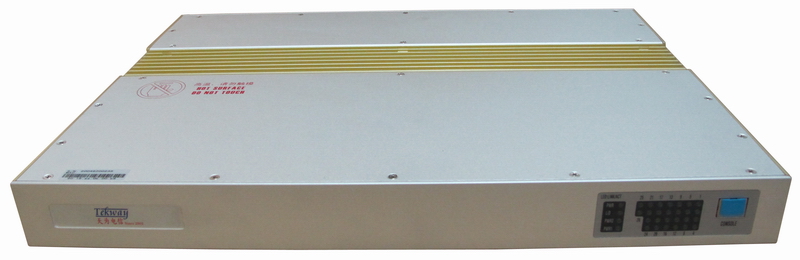

机架式

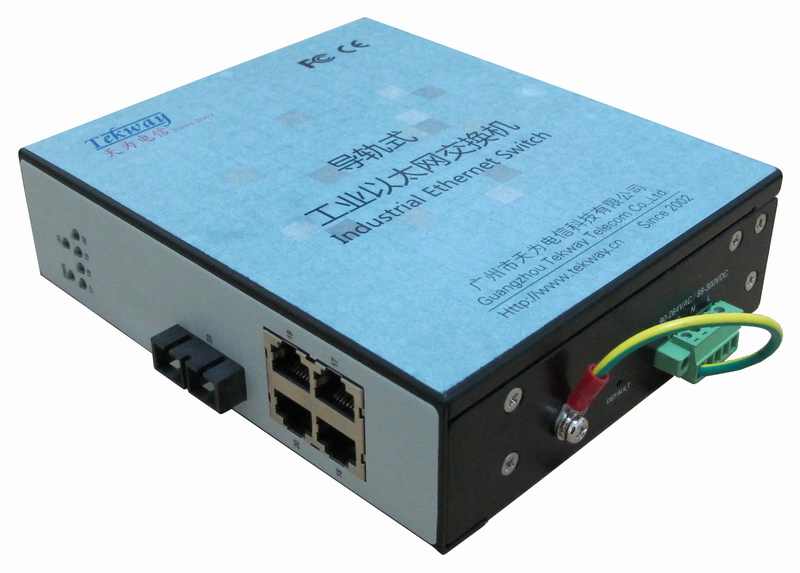

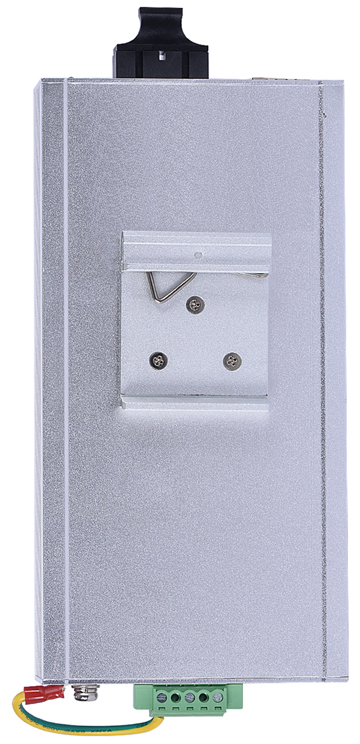

导轨式

2光4电

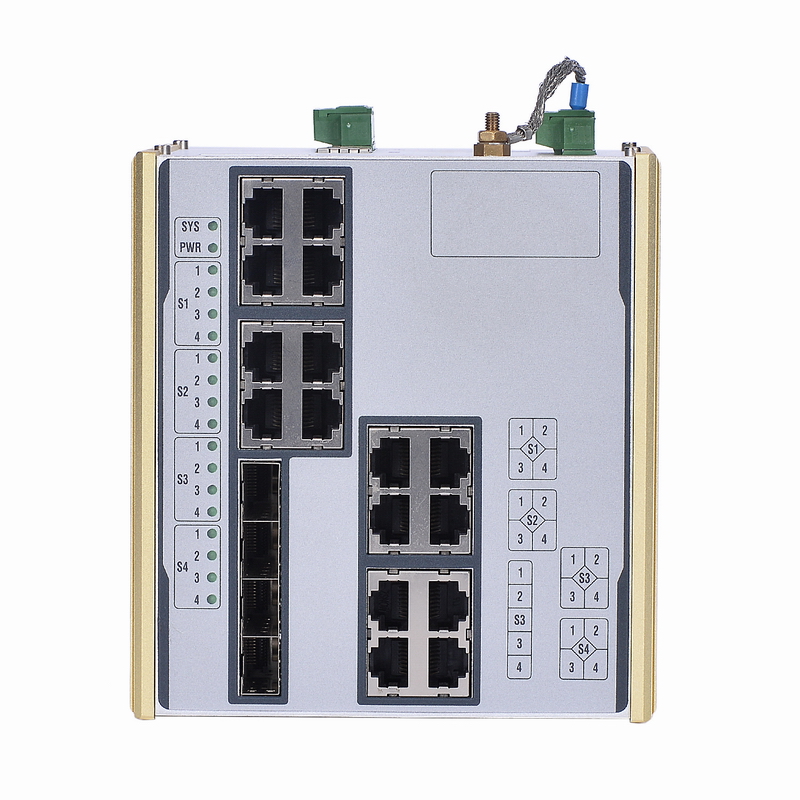

4光8电4串口 前视图

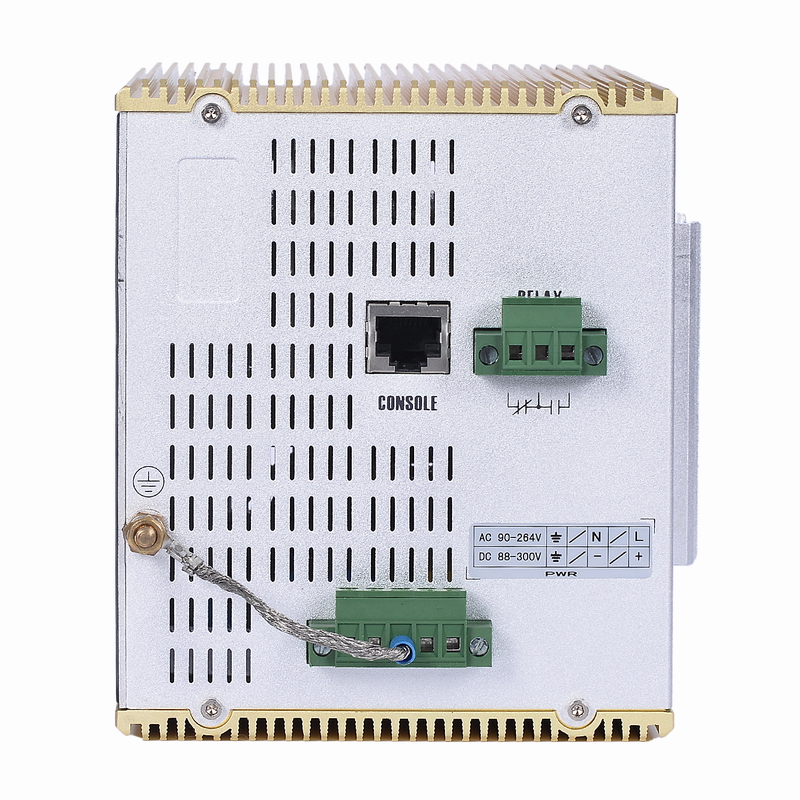

4光8电4串口 后视图

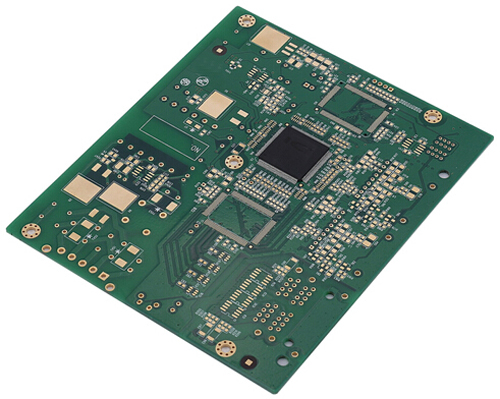

沉金电路板

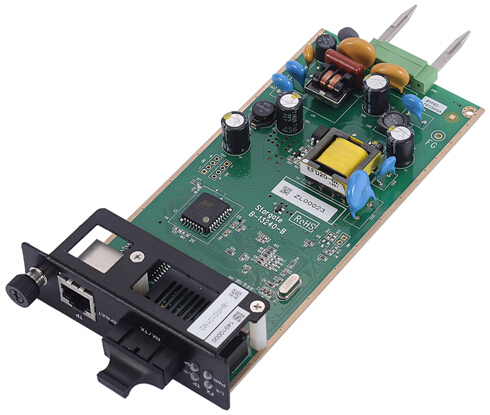

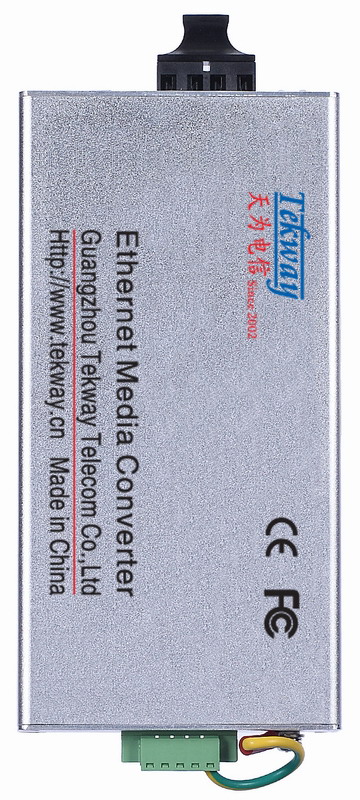

工业级收发器

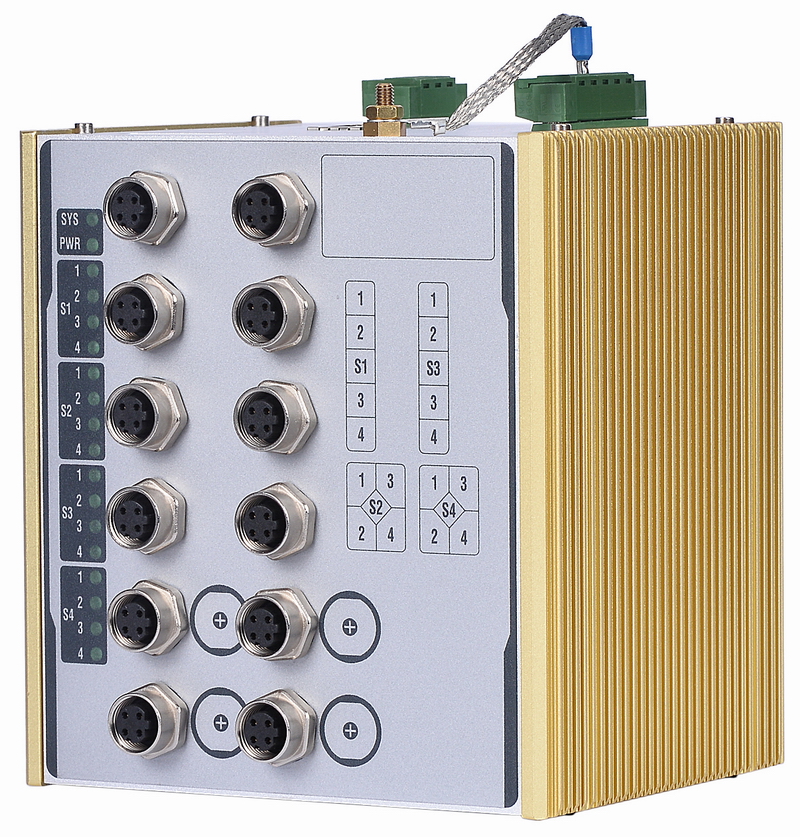

M12接头工业交换机 |
|
机架式(非网管型) |
|
|
产品型号 |
产品功能 |
|
AHR-2402 |
非网管24个百兆电口+2个千兆光电复用端口，单电源 |
|
AWR-2402 |
非网管24个百兆电口+2个千兆光电复用端口，双直流电源 |
|
AHR-2222C |
非网管22个百兆电口+2个千兆光电复用端口+2个百兆SFP端口，单电源 |
|
AWR-2222C |
非网管22个百兆电口+2个千兆光电复用端口+2个百兆SFP端口，双直流电源 |
|
AHR-2042 |
非网管20个百兆电口+2个千兆光电复用端口+4个百兆SFP端口， 单电源 |
|
AWR-2042 |
非网管20个百兆电口+2个千兆光电复用端口+4个百兆SFP端口，双直流电源 |
|
AHR-2404G |
非网管24个千兆电口+4个千兆/百兆SFP复用端口，单电源 |
|
AHR-2408G |
非网管24个千兆电口+8个千兆/百兆SFP复用端口，单电源 |
|
AHR-1612G |
非网管16个千兆电口+12个千兆/百兆SFP复用端口，单电源 |
|
AHR-2800G |
非网管24个百兆SFP端口+4个千兆SFP端口，单电源 |
|
机架式(网管型) |
|
|
产品型号 |
产品功能 |
|
BHR-2402G |
网管型24个百兆电口+2个千兆光电复用端口，单电源 |
|
BWR-2402G |
网管型24个百兆电口+2个千兆光电复用端口，双直流电源 |
|
BHR-2222C |
网管型22个百兆电口+2个千兆光电复用端口+2个百兆SFP端口，单电源 |
|
BWR-2222C |
网管型22个百兆电口+2个千兆光电复用端口+2个百兆SFP端口，双直流电源 |
|
BHR-2042G |
网管型20个百兆电口+2个千兆光电复用端口+4个百兆SFP端口， 单电源 |
|
BWR-2042G |
网管型20个百兆电口+2个千兆光电复用端口+4个百兆SFP端口，双直流电源 |
|
导轨式(非网管型) |
|
|
产品型号 |
产品功能 |
|
AHD-0004 |
非网管4个百兆电口 |
|
AHD-0008 |
非网管8个百兆电口 |
|
AHD-0016 |
非网管16个百兆电口 |
|
AHD-0008G |
非网管8个千兆电口 |
|
AHD-0016G |
非网管16个千兆电口 |
|
AHD-1001 |
非网管1个百兆电口+1个百兆光口(SC)，单电源 |
|
AHD-1004 |
非网管4个百兆电口+1个百兆光口(SC)，单电源 |
|
AHD-1008 |
非网管8个百兆电口+1个百兆光口(SC)，单电源 |
|
AHD-1016 |
非网管16个百兆电口+1个百兆光口(SC)，单电源 |
|
AHD-1004G |
非网管4个百兆电口+1个千兆光口(SC)，单电源 |
|
AHD-1008G |
非网管8个百兆电口+1个千兆光口(SC)，单电源 |
|
AHD-1016G |
非网管16个百兆电口+1个千兆光口(SC)，单电源 |
|
AHD-4008 |
非网管8个百兆电口+4个百兆/千兆SFP |
|
AHD-4080G |
非网管8个千兆电口+4个百兆/千兆SFP |
|
AH0008P |
非网管8个百兆电口(802.3af/at)POE工业交换机 |
|
AH0080P |
非网管8个千兆电口(802.3af/at)POE工业交换机 |
|
AH4008P |
非网管8个百兆电口+4个百兆/千兆SFP插槽(802.3af/at)POE工业交换机 |
|
AH4080P |
非网管8个千兆电口+4个百兆/千兆SFP插槽(802.3af/at)POE工业交换机 |
|
导轨式(网管型) |
|
|
产品型号 |
产品功能 |
|
BHD-0004 |
网管型4个百兆电口 |
|
BHD-0008 |
网管型8个百兆电口 |
|
BHD-0016 |
网管型16个百兆电口 |
|
BHD-0008G |
网管型8个千兆电口 |
|
BHD-0016G |
网管型16个千兆电口 |
|
BHD-1001 |
网管型1个百兆电口+1个百兆光口(SC)，单电源，MRP环网 |
|
BHD-1004 |
网管型4个百兆电口+1个百兆光口(SC)，单电源，MRP环网 |
|
BHD-1008 |
网管型8个百兆电口+1个百兆光口(SC)，单电源，MRP环网 |
|
BHD-1016 |
网管型16个百兆电口+1个百兆光口(SC)，单电源，MRP环网 |
|
BHD-1004G |
网管型4个百兆电口+1个千兆光口(SC)，单电源，MRP环网 |
|
BHD-1008G |
网管型8个百兆电口+1个千兆光口(SC)，单电源，MRP环网 |
|
BHD-1016G |
网管型16个百兆电口+1个千兆光口(SC)，单电源，MRP环网 |
|
BHD-2004 |
网管型4个百兆电口+2个百兆光口(SC)，单电源，MRP环网 |
|
BHD-2008 |
网管型8个百兆电口+2个百兆光口(SC)，单电源，MRP环网 |
|
BHD-2016 |
网管型16个百兆电口+2个百兆光口(SC)，单电源，MRP环网 |
|
BHD-2004G |
网管型4个百兆电口+2个千兆光口(SC)，单电源，MRP环网 |
|
BHD-2008G |
网管型8个百兆电口+2个千兆光口(SC)，单电源，MRP环网 |
|
BHD-2016G |
网管型16个百兆电口+2个千兆光口(SC)，单电源，MRP环网 |
|
BHD-4008 |
网管型8个百兆电口+4个百兆光口(SC)，
单电源，MRP环网 |
|
BHD-4016 |
网管型16个百兆电口+4个百兆光口(SC)，
单电源，MRP环网 |
|
BHD-2208 |
网管型8个百兆电口+2个百兆光口(SC)+2个千兆光口(SC)，单电源，MRP环网 |
|
BHD-2216 |
网管型16个百兆电口+2个百兆光口(SC)+2个千兆光口(SC)，单电源，MRP环网 |
|
BHD-4008S |
网管型4个千兆/百兆SFP端口+8个百兆电口+4个串口(RS485/422/232) |
|
BHD-4080S |
网管型4个千兆/百兆SFP端口+8个千兆电口+4个串口(RS485/422/232) |
|
BHD-4080G |
全网管4个百兆/千兆SFP插槽+8个千兆电口 |
|
BH0008P |
全网管8个百兆电口(802.3af/at)POE工业交换机 |
|
BH0080P |
全网管8个千兆电口(802.3af/at)POE工业交换机 |
|
BH4008P |
全网管8个百兆电口+4个百兆/千兆SFP插槽(802.3af/at)POE工业交换机 |
|
BH4080P |
全网管8个千兆电口+4个百兆/千兆SFP插槽(802.3af/at)POE工业交换机 |
|
BW0008M |
网管型8个百兆电口(美国Amphenol牢固型M12接头)，双电源 |
|
BW0080M |
网管型8个千兆电口(美国Amphenol牢固型M12接头)，双电源 |
|
性能特点：
|
|
● 高性能及可灵活配置的二层线性交换机
● 背板带宽为8.8Gbps，最高可支持24个百兆端口及2个千兆端口
● 支持环网拓扑，支持基于IEC62439-2的MRP环网介质冗余保护协议
● 网管型具备Web管理界面，且可以显示满载交换容量下24个百兆端口及2个千兆端口的状态及详细统计信息
● 支持基于MAC地址，IP地址，及端口号的防火墙功能
● 支持网络风暴控制功能
● 支持基于端口的CoS功能
● 内置所有交换机统一的MicOS实时操作系统
● 采用冗余双电源输入设计
● 无风扇-40C到+80oC工作环境温度
● 平均无故障工作时间达到40万小时
|
技术规格：
|
|
● IEEE 802.3 CSMA/CD method and physical layer
specifications 冲突探测载波多路侦听算法和物理层描述
● IEEE 802.1p Priority Queuing 优先级控制
● IEEE 802.1q VLAN tagging 虚拟局域网标记
● IEEE 802.1d Spanning Tree Algorithm 生成树协议
● IEEE 802.1w Rapid Spanning Tree 快速生成树协议
● IEEE 802.1s Multiple Spanning Tree 多路生成树协议
● IEEE 802.3ac VLAN Tagging 虚拟局域网标记
● IEEE 802.1x Authentication 身份验证
● IEEE 802.3ad Link Aggregation 链路汇聚
● IEEE 802.3x Flow Control 流量控制
● IEEE 802.3 Ethernet 以太网
● IEEE 802.3u Fast Ethernet 快速以太网
● IEEE 802 Networks 网络技术
● RFC 768 UDP 用户数据报协议
● RFC 791 IP互联网协议
● RFC 792 ICMP 互联网控制消息协议
● RFC 793 TCP 传输控制协议
● RFC 826 ARP 地址解析协议
● RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
● RFC 951 BootP 引导协议
● RFC 862 Echo Protocol 回声协议
● RFC 863 Discard Protocol 抛弃协议
● RFC 867 Daytime Protocol 日期协议
● RFC 868 Time Protocol 网络时间协议
● RFC 919 Broadcasting Internet Datagrams广播网间数据报
● RFC 922 Broadcasting Internet Datagrams in thePresence
of Subnets 子网中广播网间数据报
● RFC 1042 Standard for the Transmission of IP Datagrams
over Networks 通过IEEE 802网络IP数据报传输标准
● RFC 1122 Host Requirements 主机要求
● RFC 1166 Internet Numbers 互联网数字
● RFC 1191 Path MTU Discovery 路径MTU发现
● RFC 1305 NTPv3 网络时间协议v3
● RFC 1332 The PPP Internet Protocol Control-Protocol (IPCP)
网际协议控制协议
● RFC 1334 PPP Authentication Protocols (specifies PAP)
网际协议认证协议
● RFC 1542 Bootstrap Extensions & DHCP DHCP 接力代理
● RFC 1548 The Point-to-Point protocol 点对点协议
● RFC 1851 The ESP Triple DES Transform ESP 三重DES加密
● RFC 1866 HTML HTML 语言
● RFC 1989 PPP Link Quality Monitoring
● RFC 1994 PPP Challenge Handshake Authen-tication
Protocol (CHAP)
● RFC 2068 HTTP 超文本传输协议
● RFC 213 DHCP Server DHCP 服务器
● RFC 2132 DHCP Options and BOOTP Ven-dorExtensions DHCP
引导服务
● RFC 2138 RADIUS 远程用户拨号认证系统
● RFC 2139 RADIUS Accounting 远程用户拨号计费系统
● RFC 2474 DiffServ Precedence
● RFC 2597 DiffServ Assured Forwarding
● RFC 2598 DiffServ Expedited Forwarding
● RFC 2644 Directed Broadcasts 直接广播
● RFC 2865 Remote Authentication Dial In User
● Service (RADIUS) 远程验证拨号用户服务
● RFC 3084 COPS-PR
● RFC 3140 PHB Identification Codes PHB 身份代码
● RFC 3222 Forwarding Information Base (FIB)转发信息库
● SSH2 Secure Shell 2
● IGMP snooping IGMP 监听
● SNMPv1/v2/v3 简单网络管理协议v1/v2/v3
|
硬件性能：
|
|
背板带宽： 8.8Gbps
处理器： 8501
交换技术： 基于ASIC的平行存储转发
MAC地址表： 4K
缓冲区： 2.75M
交换速率： 148,800 pps/百兆口
1,488,000 pps/千兆口
|
软件功能：
|
|
管理方式： 浏览器，串口，STD-17 MIB-II，STD-58 SMIv2, STD-59 RMON,
STD-62 SNMPv3, SNMPv2c, SNMPv1, RFC2668 MAU, RFC2925
Ping MIB, MRD Private MIBs
诊断方式： 指示灯，日志文件，继电器，RMON，端口镜像，TRAP
冗余功能： MRP，RSTP，STP
端口汇聚
其他： 4K VLANS，IPv4/IPv6 multi-cast，风暴控制，MC/BC保护，支持 Jumbo
Frame
|
物理性能：
|
|
平均无故障工作时间(MTBF)： 大于40万小时
存储温度：
-40～85℃
运行温度：
-40～80℃
湿度： 5% ~ 95%，无冷凝
产品尺寸：
(L*W*H) 165mm x 148mm x 42mm (4电口)
180mm x 174mm x 42mm (8电口)
180mm x 174mm x 77mm (16电口或4光口)
防护等级： IP40
重量： 1.1公斤(最大值)
功耗： 15W (最大值)
|
电磁特性：
|
|
电磁辐射： FCC 47 CFR Part 15 Class A
EN55022 Class A
电磁兼容： IEC(EN)61000-4-2
IEC(EN)61000-4-3
IEC(EN)61000-4-4
IEC(EN)61000-4-5
IEC(EN)61000-4-6
IEC(EN)61000-4-9
|
机械特性： |
|
振劢： IEC 60068-2-6
冲击： IEC 60068-2-27
自由落体： IEC 60068-2-32
电路板： 符合IPC标准
|
