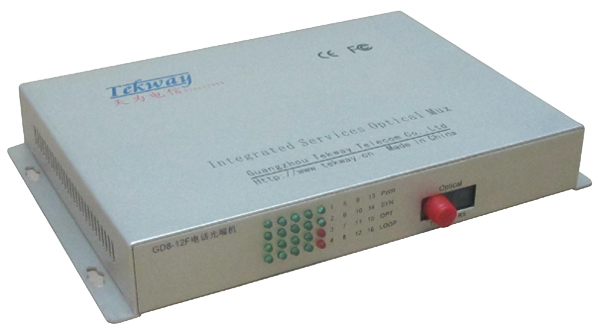

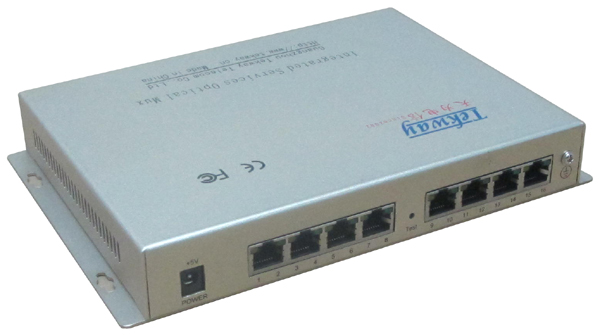

GD8-12F12

点击图片可查看大图

Tekway系列12路电话光端机是用光纤远距离传输电话光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用与各大通信运营商、政府及企事业单位。

Tekway系列12路电话光端机通过光缆直接传输可提供12路电话+1～2路物理隔离的以太网口(线速100M)+4E1(可选)+1路RS485/232数据(可选)，组网方式为点对点，支持FXO/FXS普通电话 、磁石电话等方式，解决了边缘客户的电话传输问题。

Tekway系列12路电话光端机采用的专用数字复接芯片功能强大，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能并降低了成本。该设备整机性能优良，工作稳定可靠，功耗低，集成度高，体积小，易于安装维护。

产品特点：

1、基于自主知识产权的集成电路

2、提供12路语音接入，支持来电显示和反极性计费功能

3、支持各个站点的相互放号功能

4、语音口支持O口和S口接口，O口与程控交换机对接，S口与用户的电话机相连

技术参数：

◆ ＦＸＳ

◇ 振铃电压： 75V

◇ 振铃频率： 25HZ

◆ ＦＸＯ

◇ 二线输入阻抗： 600Ω(摘机)

◇ 回损： 40 db

◇ 振铃检测电压： 35V

◆ 参数

◇ 振铃检测频率： 17HZ-60HZ

◇ 二线输入阻抗： 600Ω(摘机)

◇ 回损： 40 db

◆ 工作条件

◇ 输入电压： AC220V；AC 110V ；DC –48V；DC +12V

◇ 功耗： ≤5W

◆ 备注

◇ 语音接口：话路特性符合《邮电部电话交换设备总技术规范》

◇ 用户线环路电阻：小于3KΩ (包括话机)

◇ 馈电电压：48V；馈电电流：20~50mA；铃流：AC90正负15V

◇ 工作电压范围：36V～72V，无极性要求, 或AC220V

◆ 光接口参数

◇ 光波长：850nm/1310nm 多模光口 ， 1310nm/1550nm单模光口

◇ 光接口：SC/FC

◇ 收发合一模块：>-6dBm

◇ 光接收器接收灵敏度<-36 (BER<10)：

◇ 接收动态范围：>-30dB

◇ 传输距离：多模2公里，单模20~120公里

◇ 抖动特性：满足G.742和G.832标准

典型应用：

方案一：电话+以太网传输解决方案拓扑图

(温馨提示：点击图片可查看大图)

方案二：电话+以太网+E1传输解决方案拓扑图

(温馨提示：点击图片可查看大图)
