节点/级联式光纤收发器

典型配置

T-Link-GFX

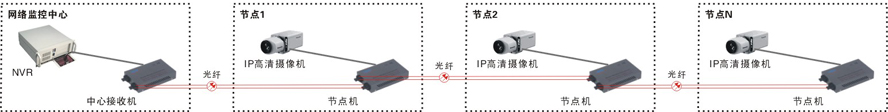

一个宾馆18层，需安装高清视频监控系统，设计一条光缆串接每个楼层，每个楼层配置一台 天为电信 T-Link-GFX 级联式网络视频光端机，接入2~8路IP 摄像机，最后汇总到视频监控室，配置一台1光8电口的网络光端机，连接几台NVR，1台 视频管理机，1台高清上墙解码器，组网异常简洁，成本很低，施工便捷。

组网图

节点/级联式电话光端机

典型配置

GD8-12F32-ND

应用方案

一个宾馆每个楼层16个房间，每层敷设一条光缆串接每个房间，每个房间配置一台级联式电话光端机，提供一路电话；在中心机房，配置一只电话光端机机框(GD10), 对应每个楼层配置1块16路局端电话口的光端机，宾馆共12层，所以GD10机框配置了 12块局端电话光端机插卡（每卡16路电话），完成宾馆每个房间的电话放号。

组网图
