天为电信BHD-4080S
双环自愈式多业务交换机在一根光纤上提供多条全双工信道。每个提供8个以太网端口4个RS485端口和。双环自愈式多业务交换机允许4对RS485设备同时在不同的光环节点上进行点对点全双工通信，并提供8路共享100M/1000M以太网接口供用户使用。
天为电信BHD-4080S采用全透明的传输方式，所以它兼容任何格式的通信协议、数据格式,传输数据速率。由于采用了先进的自适应功能，能提供范围为0-115.2Kbps无缝任意速率。在RS-485信道上，任一节点的RS-485都可工作在主站模式。8路以太网方便用户同时传输以太网数据。

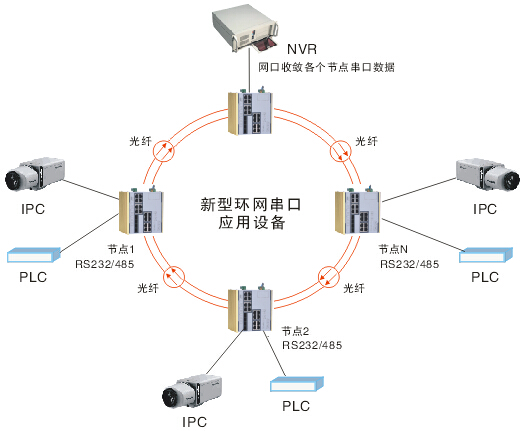

天为电信BHD-4080S有2组（4个SFP）光收发模块，它可构成双环双纤自愈式光纤环网，尤其适合于配网自动化系统、测控系统、继电保护系统、数据采集、监控系统等场合要求高可靠的情况下使用。光纤环路采用主环和备环两种，平时只有主环在工作，备环处于备份状态；当环上某处光纤断裂或某节点发生故障时，其相邻节点的主环、备环自动环回，这时，环网仍然是一个闭环，通信链路保持畅通，同时告警灯和网管软件自动吿警。故障点链路恢复后，备环回到备份状态。这种自愈型环网极大的提高了光纤通信的可靠性。
主要功能：
使用多模或单模光纤,工作距离0-110KM（根据用户要求，默认为20公里）。
支持点对点连接、点对多点连接。
提供双环自愈备份，链路报警功能。
4口RS232/485/422数据端口。
1-8个以太网接口。
任一节点均可做为中心节点。
环网中任意两节点间均可通信，也可实现点对多点广播通信。
工业导轨安装。
详细技术指标：
RS-232 接口
物理接口：采用工业接线端子
电气接口：标准RS-232C 异步协议，最高速率115.2kbps ，数据位宽、校验位自适应。
RS-485接口
物理接口：采用工业接线端子
电气接口：标准RS-485半双工接口，自动双向切换，无须方向控制信号，最高速率115。2kbps或更高（根据用户要求），可接32-128节点，通信距离1200米；透明RS-485通讯协议
，兼容各种信号方式的上位机通讯协议。
光纤接口
电气接口：光接口SFP,支持双光纤或单光纤工作方式，多模、单模可选。
多模光接口：62.5/125um，光波长 820 nm /1310nm，距离0-4KM。
单模光接口：9/125um，光波长 1310/1550nm，距离0-110KM。
发光功率：≥－12dBm
接收灵敏度：≤－37dBm(BER≤10-11)
以太网接口
速率：100Mbps/1000Mbps自适应
接口类型：RJ45
其它技术参数：
硬件性能：
背板带宽： 8.8Gbps
处理器： 8501
交换技术： 基于ASIC的平行存储转发
MAC地址表： 4K
缓冲区： 2.75M
交换速率： 148,800 pps/百兆口
1,488,000 pps/千兆口
软件功能：
管理方式： 浏览器，串口，STD-17 MIB-II，STD-58 SMIv2, STD-59 RMON, STD-62
SNMPv3, SNMPv2c, SNMPv1, RFC2668 MAU, RFC2925 Ping MIB, MRD
Private MIBs
诊断方式： 指示灯，日志文件，继电器，RMON，端口镜像，TRAP
冗余功能： MRP，RSTP，STP
端口汇聚
其他： 4K VLANS，IPv4/IPv6 multi-cast，风暴控制，MC/BC保护，支持 Jumbo Frame
物理性能：
平均无故障工作时间(MTBF)： 大于40万小时
存储温度： -40～85℃
运行温度： -40～80℃
湿度： 5% ~ 95%，无冷凝
电磁特性：
电磁辐射： FCC 47 CFR Part 15 Class A
EN55022 Class A
电磁兼容： IEC(EN)61000-4-2
IEC(EN)61000-4-3
IEC(EN)61000-4-4
IEC(EN)61000-4-5
IEC(EN)61000-4-6
IEC(EN)61000-4-9
机械特性：
振劢： IEC 60068-2-6
冲击： IEC 60068-2-27
自由落体： IEC 60068-2-32
电路板： 符合IPC标准
|
