综合业务光端机

典型配置

备注

GD8-12M

2路10位编码模拟视频

2路100M
1路双向485/232
1路双向音频
1路电话

点对点成对使用

交通卡口电子警察主要实现车辆抓拍，车牌识别，联网布控，测速，现场音频等功能，通信系统采用星型组网的方式，即点对点结构，一点一纤，各交通卡口基本成网格状分布，通过各自的光纤上传到交通指挥中心，构成了一个星型光传输网络。为节约光通信信道建设和设备投资，电视监控图像和闯红灯违章记录/控制信息可采用复用到一个光端机传送给交通指挥中心，视频可接入的大屏幕投影系统，以监视不同路口状况。江门市交管局采用天为电信多业务光端机，其中2路视频接口主要实现车辆拍照，RS485实现对现场云台的控制，1个100M以太网口实现与中心的联网，另一个与之隔离的100M网口连接500万像素的高清IP摄像机，双向音频实现现场音频采集和对讲/喊话；若现场有执勤点，还可以提供电话接口，把中心的电话交换机端口延伸到现场，实现内部通话。

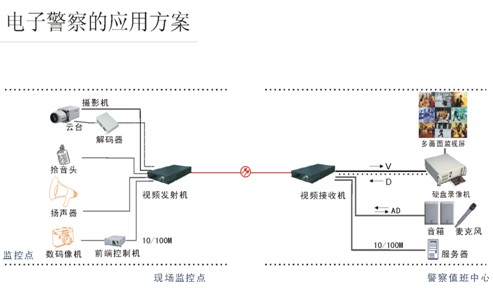

上图为GD8-12多业务光端机在电子警察中的应用，通过一个光纤将各路口交通状况实时、高清晰传输到监控中心。

智能交通系统中的一个监测点设备由控制系统、视频监控系统、电子警察系统、智能交通卡口系统等组成。一个监测点需要传输的信息主要有：监控视频信号；对摄像机的反向PTZ控制信号；红灯信号检测器、车检器、雷达等数据信号；电子警察等系统的联网信号；语音对讲信号；信号机联网的数据信号；可变情报板联网的数据信号等。这些信号中除视频信号外，其余都是各种各样的数据信号，有低速的串行数据，也有高速的以太网数据。采用多业务光端机可以将上述所有信号进行单/双向实时传输，且仅仅采用一芯光纤，这就大大简化了通信及传输系统的组成，不但降低了系统投资和维护成本，而且由于租用光纤及电信信道数量的减少，使得系统运行的费用也大幅降低。
