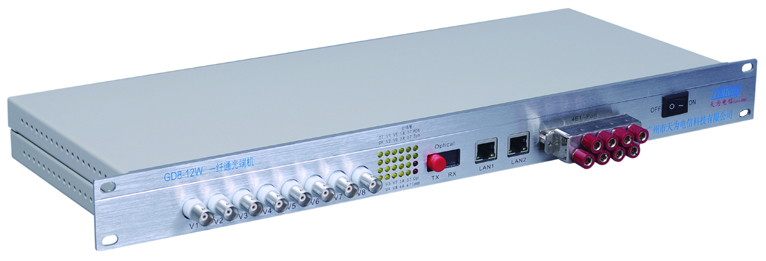

各地人防办机关实行“准军事化”建设，人防应急救援指挥中心与通信基站，各疏散基地之间实现光纤联网，光纤资源宝贵，需要实现多功能，山东某市人防办选用天为电信GD8-12W型综合接入光端机
1）2路物理隔离的100M网络（内网＋外网）；
2）8路电话，中心与各远端站之间的免费内部分机；
3）双向视频＋双向音频（视频会议）
4）4路视频，实现对远端的视频监控信号采集；
5）广播级音频，实现远程广播通话功能。
6）4路E1，实现PCM设备接入。
.jpg)

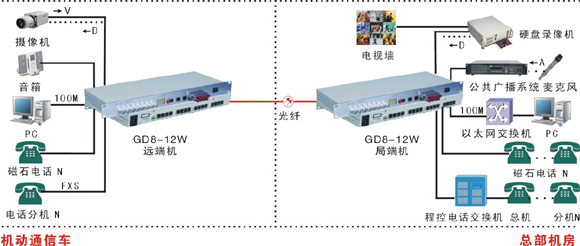

组网方案
多业务光端机产品参数：
光学指标
传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm
发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm
接收灵敏度：优于-23dBm/-27dBm(APD)
视频特性
视频方向：单向/双向
视频带宽：8~10M
采样频率：16MHz
采样编码：8～10bit
视频制式：PAL/NTSC/SECAM
输入/输出阻抗：75欧姆
输入/输出信号电压：1Vp-p
输入过载电压：1.5Vp-p
插入增益：1±5%
微分增益：2.50%
微分相位：2.5°
信 噪 比：>66dB(加权)
音频特性
音频方向：单向/双向
采样频率：48kHZ
采样编码：24bit
输入/输出阻抗：600Ω平衡或非平衡
最大输入/输出电压：3.5Vp-p
插入增益：±1dB
频率响应：0.07~14kHZ 3dB
信 噪 比：>90dB
数据特性
数据类型：RS-232/422/485(2线或4线) 可选
波 特 率：RS-232 DC~115kbps
RS-422 DC~115kbps
RS-485 DC 115kbps
误 码 率：优于10-9
以太网特性
以太网接口：符合IEEE 802.3/802.3u协议
网络速率：100Mbit/s
接口速率：10/100M自适应
以太网接口方式：RJ45
E1接口特性
连 接 器：AT&T
接口速率：2048Kb/s±50ppm
线路码型：HDB3
接口阻抗：75Ω(非平衡)
FXO、FXS接口特性
阻 抗：三元复式阻抗200Ω+560Ω//0.1μF
音频范围：300Hz―3400Hz
压 缩 率：ITU G.711中A律
环路电流：25mA/路
工作条件
输入电压：110~265 VAC 50/60 Hz
平均无故障工作时间(MTBF) ：大于10万小时
工作温度：-40~+75℃
工作湿度：0~95%无冷凝
储藏温度：-40℃~+75℃
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。 |
