安防监控工程视频传输解决方案综述

对广大的视频监控工程商而言，前端的信号采集（摄像机）及后端的信号处理（视频录像机）都有明确的解决方案和供应商，但工程质量还有一个非常重要的环节――信号传输，这是容易忽略而技术含量较高的部分，信号传输属于“通信”的范畴，即是说这个“安防”的问题要用‘‘通信‘的手段去解决，“安防”工程商尽管都是“安防”专家，但对于“通信” 并不擅长。广州天为电信科技公司是一个传统意义的“通信”企业，今年来利用自己多年在通信行业积累的经验为广大安防工程商提供视音频，云台控制数据等信号传输的产品及综合解决方案，得到了业界的充分肯定。

目前，安防监控系统中采用的视频传输技术大致可以分为同轴基带传输、射频传输、光缆传输、双绞线传输、数字网络传输、无线传输等几种传输方式。除无线传输技术外，其它的都有使用到物理的传输介质。

一、 视频同轴基带传输

这是最传统，用量最大，最容易实现的一种传输方式。它的传输方式就是直接传输，从摄像头到监控中心用一根同轴线相连接，多路就用多根同轴线传输。主要是通过外层的屏蔽层来抗干扰，不让干扰信号进入到视频传输中，一般传输距离为200米。距离再长要加抗干扰器和视频放大器。一根同轴线传输1路信号。

同轴线的特点是：衰减小，抗干扰好；缺点是线径粗，重，不易弯曲。

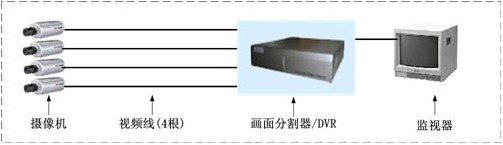

视频基带传输接线示意图如下（4路）：

天为电信的解决方案

无（无需产品，工程商自己可以解决）

二、射频复用传输（一线通）

传统的同轴传输是一根同轴线传输1路信号，当前端有多个视频信号时，需要敷设多条同轴电缆，这显然不经济，射频技术就是要解决这个问题：先把多个的视频通过一个混合器变成一路射频信号输入，在一条同轴电缆上传输，在接收端再通过每一路的调制解调器选出自己的频段。抗干扰通过调频跨过干扰频段。射频传输有一个“射频传输网络”，这个技术比较复杂。射频传输工程的成败的关键点包括了调制，混合，多频道均和等很多环节，需要专业的人员安装调试。1根同轴线可以传输多路信号。远距离传输也要另外加射频放大器。

特点：也是一根线传输，不会占用很大空间，衰减小；缺点就是调制比较复杂。

射频传输接线示意图如下（4路）：

天为电信的解决方案

三、双绞线传输

当传输距离在0～1公里时，双绞线也是一个不错的解决方法。目前的摄像机和后端视频设备一般都是75欧阻抗匹配连接，双绞线是100欧的平衡传输方式，当采用双绞线传输时，需要采用双绞线视频传输器进行阻抗转换。对于干扰，双绞线是开放式的，利用双绞线两条线缆信号相等方向相反的特性，抑制外部干扰。一根双绞线可以传输多路信号。

特点：传输距离较远，布线简单。缺点衰减较大需要补偿，另外防雷性能稍差）。

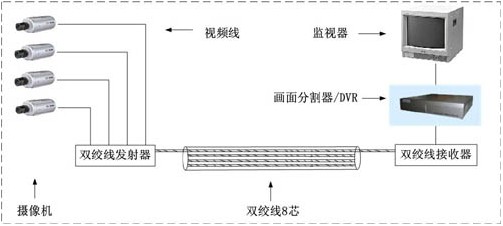

双绞线传输接线示意图：

天为电信的解决方案

construct1-15.htm

四、光缆传输（光纤传输）

远距离传输，从500米到几十公里。发射机接收视音频模拟信号，通过电光转换为光信号通过光纤传输，接收机再通过光电转换，将光信号转为视音频模拟信号，从而实现信号的传输。可以通过调幅和调频来实现一根光芯里面传输多路信号，一根光纤可以传输多路信号，传输衰减最小，可以同时传输云台数据，电话，以太网，开关量等，光端机以前只在高速公路等高端场合应用，随着平安城市等项目的大规模使用，国家FTTH光纤到户计划的实施，光纤价格大幅回落，光端机成本不断降低，光纤传输被工程商及甲方认可，从长远的角度来看，光纤传输必定是监控传输的一个方向。

优点：传输效果优异，传输距离远，衰减小，防雷表现好。缺点是铺设难度较大，需要熔接。

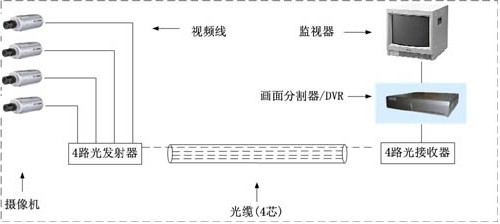

光缆传输接线示意图：

天为电信的解决方案

construct1-11.htm

五、网络传输
网络传输是采用网络视频服务器或IP摄像机采集信号后在网络上传送，但首先也需要搭建网络（本地局域网或远距离的广域网），IP 化是监控领域的一个技术方向，网络传输的优点是实施快，具有可扩容性，缺点是实时性较差。

天为电信的解决方案

construct1-20.htm

六、E1传输

在电信运营商的场合，很多时候只有E1传输接口，视音频信号需要通过E1(2M)线路传送，这时候需要专业的E1 传输设备。

天为电信的解决方案

construct1-17.htm

construct1-19.htm

七、无线传输

在不能布线或不方便布线的场合，无线传输是唯一的选择。一种无线传输是通过电信运营商提供的3G/CDMA/GSM的公共服务网络进行视频传输，另一种是在相对封闭的场合（如水库，矿区，林区等）自己架设无线传输设备实现视频传送，根据传输距离，频段等有不同的方案。

天为电信的解决方案
