天为电信网络摄像机传输组网方案

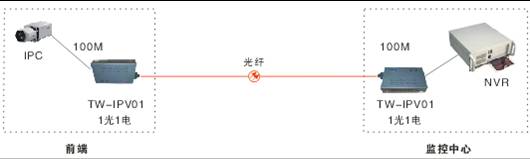

1台IPC组网方案



最简单的点对点应用,远端一台IPC,局端直接接NVR

2台IPC组网方案



远端机有2IPC, 但局端不必出2个网口,只用一个接NVR即可

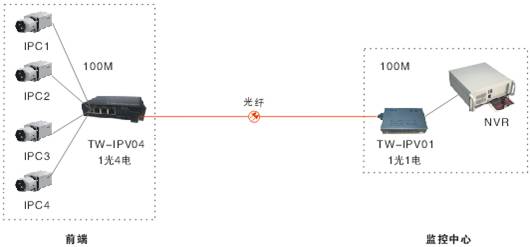

4台IPC组网方案





远端机有4IPC, 但局端不必出4个网口,只用一个接NVR即可

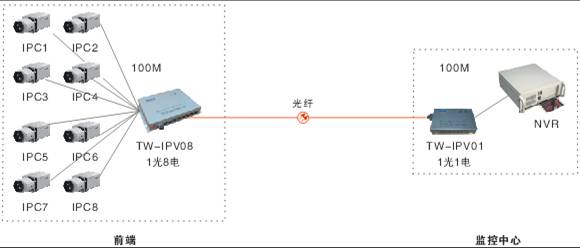

8台IPC组网方案





远端机有8IPC, 但局端不必出8个网口,只用一个接NVR即可

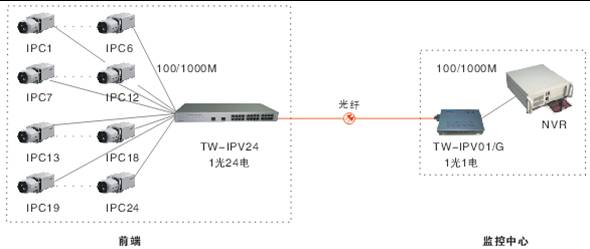

24台IPC组网方案





甚至远端机有24IPC, 但局端只用一个网口接NVR即可,当然要用千兆了

8光汇聚型组网方案





OP8G是千兆的局端机,可以联接8个远端的光纤远端机(千兆)

每个远端机可以接1到8个甚至更多IPC.

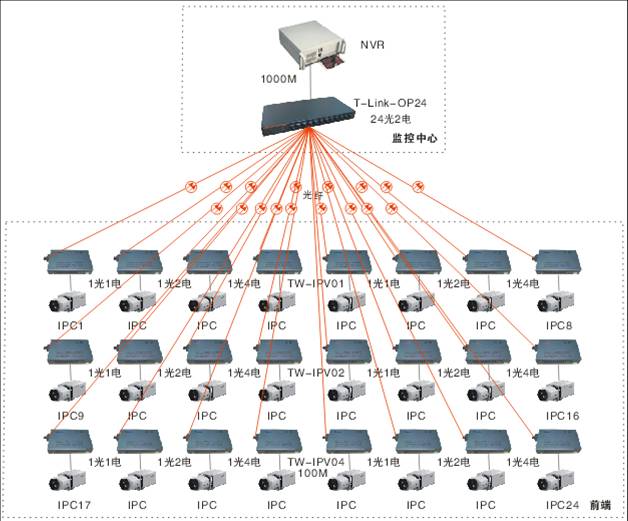

24光汇聚型组网方案





如果IP网络摄像机的数量在不超过200个的情况下,可能这是最经济的组网方式了!
T-Link-OP24 可以汇聚多达24路光纤信号,并通过2个1000M 上联到NVR等存储设备。
远端通过百兆光纤连接24台网络光端机,可以是单口或多口的,接一台或多台IPC。

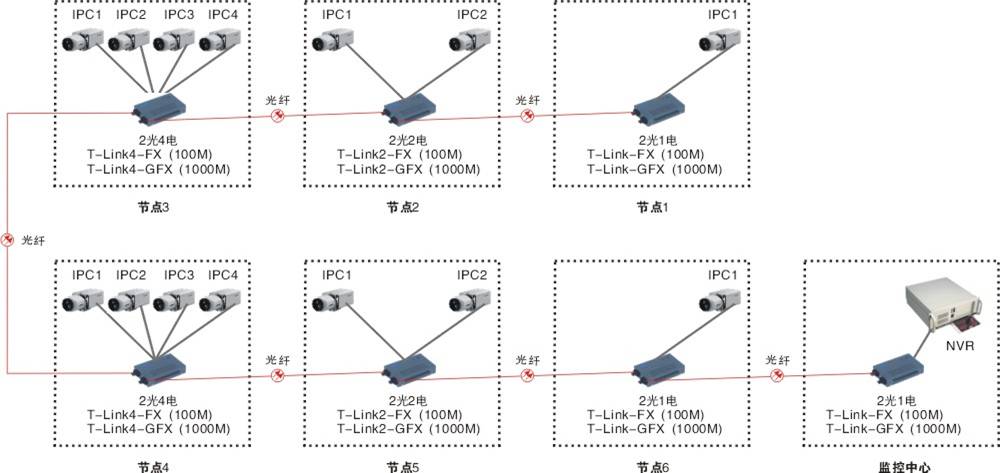

节点式组网方案





在实际应用中,IP摄像机比较适合采用光纤串接的方式,相对节省光纤,减少工程量。建议采用千兆组网,带宽充足,有效降低级联点多的时候时延的问题。各个节点所接的IPC的数量是可以不同的,可以一个,也可以多个。

TW-1200光平台



光平台简介:

TW1200光传输接入平台,它是面向高清IPC设备数据传输而设计的核心接入、汇聚交换产品,是一个融合传输和汇聚功能的平台,能为用户提供高密度的百兆或千兆光接口的接入能力,并能同时兼容星型、链型、环形的组网方式,充分满足当前IPC大规模应用及未来发展的需求。

产品特点:

●每个机框支持多达100多个光口的汇聚,并支持机框间级联,以最简约的方式解决     IPC的传输问题;

●多种光电接口100/1000M的插板混合使用,支持热插拔,双电源设计,确保运行稳定性;

●远端可点对点接入普通的光电转换器,或者实现光纤的级联,以及组成自愈环网,并可混合组网;

●远端可接入网络摄像机/DVS或低速数据(RS485/232)及开关量等,也可以接入模拟视频/音频/电话等业务;

●核心设备具有140G的背板交换能力,实现网络汇聚与交换,以千兆/万兆口连接输出至监控后台,有效地替代了交换机的组网方式;

TW1200光传输平台可实现全网SNMP管理.

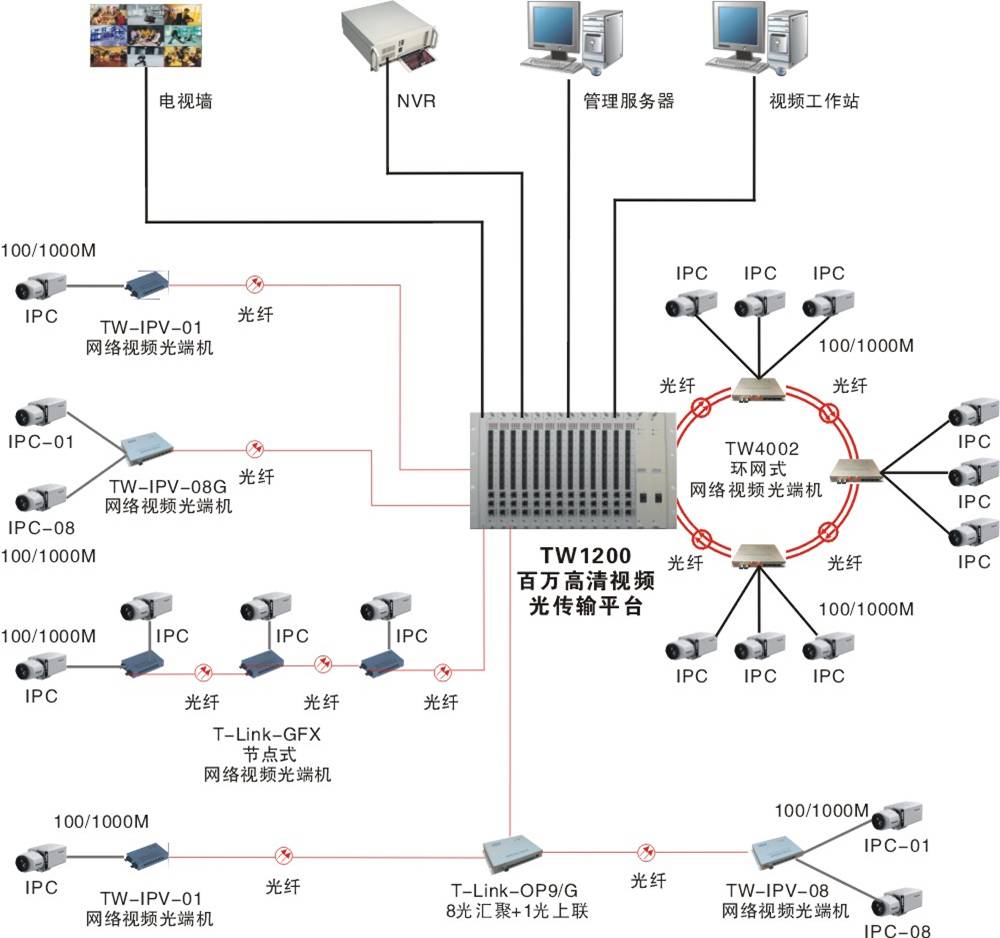

方案说明

远端设备可以是100/1000M光纤收发器,级联式网络光端机,以太环网光端机,带光口的其他品牌交换机或HD-SDI/模拟视频服务器,编码器等。
