    您的位置:首页>环网光端机>TW2000 综合环网光端机



TW2000 综合环网光端机


产品名称:

综合环网光端机

产品型号:

TW2000

产品图片:

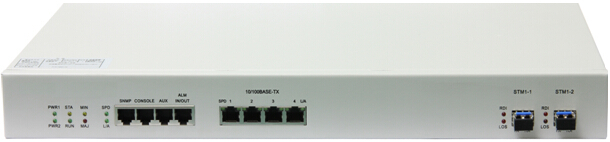

TW2000-1U前视图

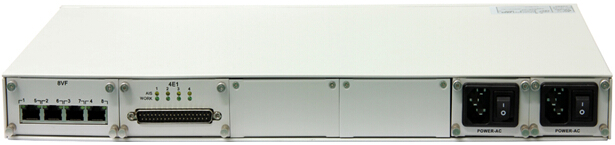

TW2000-1U 后视图

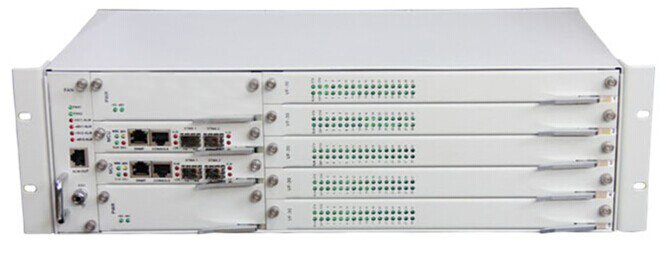

TW2000-3U 前视图

产品简介:

在部队/煤矿/油田等行业专网,通信上注重实时性及业务的不可中断功能,必须组成自愈环网,其保护机制能保证环网内各项数据和语音传输的实时性和准确性。天为电信 推出TW2000 综合环网光端机,可以组成各种光纤环网,业务接口上也极为丰富, 可以提供 FE-10/100M以太网,电话语音(包括2/4W 音频,磁石,E&M,热线等特殊接口),RS232/485/422串行接口,开关量输入/输出接口,以及专业通信的E1 接口,充分满足行业各种需求,是不可多得的一款实用设备,现已获得广泛应用。

产品分类:

TW2000 分为 1U(TW2000-1U) 式设备 和 3U(TW2000-3U) 式 设备,一般来说 3U 设备是中心端汇聚设备,1U 设备是远端节点设备(当节点设备较少的小型环网时,1U设备也可以充当中心端使用,以降低成本)。

TW2000-1U 设备

提供2个SFP 光口,4个FE1-10/100M以太网,4个业务槽位,两个电源槽,所有业务槽位支持各种业务功能盘混插,灵活方便。业务种类有E1、以太、FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。

主控插槽

1)电源卡 220V/48V可选 1+1双备份可选

2)光口卡 2XSFP光模块+ 网管及console 功能 1+1双备份可选

3)以太网卡 4路FE接口(固定在前面板处)

4)网管口 SNMP(固定在前面板处)

5) console口 固定在前面板处

6) AUX接口 1路RS485/422 +1路RS232(固定在前面板处)

7) ALM 接口 四路开关量输出/输入(固定在前面板处)

业务插槽

1)E1 插卡 每块卡可出4E1

2)电话插卡 每块卡可出8路电话(2/4W音频,磁石,E&M等)

3) 串口卡 每块卡可出8路串口RS232/485/422

TW2000-3U 设备

3U光电一体化设备提供10个槽位,包括两个电源槽、两个光口槽、一个风扇槽和五个业务槽,除以太汇聚盘外,所有业务槽位支持各种业务功能盘混插,灵活方便。业务种类有E1、以太、FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。

系统特点:



支持环型或链型等多种网络拓扑

所有板卡支持热插拔

所有业务板卡支持混插(以太汇聚盘除外)

所有业务卡可自动识别

支持AC220和DC-48V电源盘混插,双电源可实现1+1保护

支持远端设备掉电检测功能

支持实时时钟功能

支持内时钟、线路时钟、外时钟等多种同步方案

网管功能

管理功能包括ITU-T建议的配置、告警、性能、维护、安全等功能

支持SNMP、本地CONSOLE管理方式

支持全网拓扑发现,支持跨网段管理

支持内置误码测试,可测试E1通道性能,便于设备维护

支持所有业务端口的使能和禁止功能,便于设备管理

支持所有业务端口设备侧(内环)和线路侧(外环)环回,便于设备维护

支持MCU程序和FPGA程序的在线升级更新,便于设备维护

支持系统软件复位、硬件复位及远端设备复位功能,便于设备维护

支持配置文件的导入和导出

支持告警信息、性能统计信息、操作日志信息导出

主控插槽

1)电源卡 220V/48V可选 1+1双备份可选

2)光口卡 2XSFP光模块+ 网管及console 功能 1+1双备份可选

3)风扇卡 1W 具有运行温度监控功能

业务插槽

1)E1 插卡 每块卡可出16~48E1

2)电话插卡 每块卡可出16~30路电话(2/4W音频,磁石,E&M等)

3)以太网卡 每块卡可出8路FE+1路GE (8路FE可以分别对应远端的8路FE,1路GE可以汇聚远端的8路FE)

4)串口卡 每块卡可出16路串口RS232/485


产品参数:

E1接口技术参数

接口码速 2.048Mbps

容差 ±50ppm

接口码型 HDB3

帧结构 PCM30/32,符合ITU-T G.704 、TU-T G.706

接口阻抗 75欧姆(不平衡)或120欧姆(平衡)

接口电气特性 符合ITU-T G.703

抖动转移特性 符合ITU-T G.823

输入抖动容限 符合ITU-T G.823

电平 ±2.37V±10%或±3.00V±10%

传输衰减 衰减在0-6dB之间

FXS、F XO技术参数

编码方式 A律

比特率 64Kbps

阻抗 交换侧摘机阻抗:500Ω 挂机:10KΩ用户侧环路阻抗:2000Ω

空闲信道噪声 <-67dB

频率特性 300Hz——400Hz -0.3~-0.1dB

400Hz——2400Hz -0.2~0.1Db

2400Hz——3400Hz 0~0.7dB

2/4线音频技术参数

总失真 符合ITU-T G.713建议

频率特性 符合ITU-T G.713建议

电平特性 符合ITU-T G.713建议

有效传输带宽 300~3400Hz/600Ω

音频传输方式 二线/四线(通过外置拨码选择2/4W)

二线收 0dBr/600Ω(-14dBm~+17.5dBm,可调)

二线发 -3.5dBr/600Ω(-31.5dBm~0dBm,可调)

四线收 -14dBr/600Ω(-14dBm~+17.5dBm,可调)

四线发 +4dBr/600Ω(-27.5dBm~ +4dBm,可调)

电平调节步长 0.5dBm

过载电平 +3.14dBm

EM接口技术参数

内阻 接地时 20Ω±10%;开路时100KΩ

抽样频率 500Hz

脉冲失真 ≤2.5ms

时钟频率 500Hz,8KHz

编码规则 开路“1 ”;接地“0”

阻抗 600Ω(2线,4线收,4线发)

M线检测灵敏度 5mA

E线输出电流 ≥50mA

内阻 接地时 20Ω±10%;开路时100KΩ

抽样频率 500Hz

光接口技术参数

双光口 1+1保护功能或双方向可选

光口速率 STM-1(155 Mbps)

输出光功率 根据传输距离要求

接收灵敏度 根据传输距离要求

以太网接口技术参数

接口标准 符合IEEE 802.3、802.1Q

支持线速 100Mbps

接口速率 10/100Mbps自适应

接口模式 全/半双工自适应

连接方式 交叉直连自适应

接口形式 RJ45

电源技术参数

AC220V 165V~265V,50Hz

DC-48V -36V~-72V

典型应用:
