产品名称：

万能型多业务光端机

产品型号：

GD8-12Q

产品功能：

产品图片：

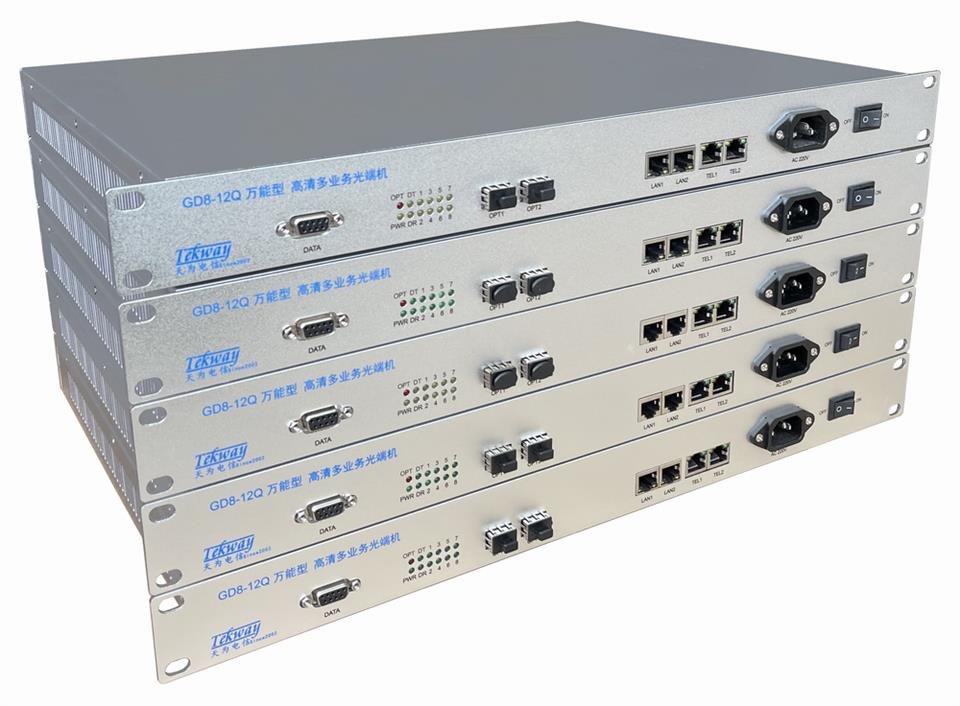

GD8-12Q 前视图

GD8-12Q后视图

点击图片可查看大图

产品介绍：

GD8-12Q系列万能型多业务光端机产品为本公司自主研发、生产的光纤传输设备。光口速率为2.5G~10G系统、功能强大、性能稳定。实现1000M/100M线速以太网数据通道、高清视频、模拟视频，音频、E1(G.703)、电话、异步数据RS232/422/485的混合复用和传输。

本设备为万能型配置，用户可以随心所欲获得任何接口。(具体要求欢迎来电垂询！）

具有告警、监控功能，设计完善，集成度高，功耗低，使用方便。

广泛应用于电信、移动等电信运营商公网及邮电、电力、银行、公安、部队、铁路、大型企事业单位等专网。

产品特点：

产品特点：

● 接口技术参数均符合国际或国内相关标准

● 所有板卡支持热插拔

● 所有端口具备浪涌和三级防雷击保护

● 模块化系统设计；根据需求任意配置各种功能的业务模块

● 同时支持视频： HDMI/DVI/VGA/模拟视频   4+2

  音频： 4路

  异步数据： 2路

  电话：最多4路

  以太网：4路1000M

● 支持双向视频、双向音频、双向数据等

● 全数字，无压缩传输

● 支持任何高分辩率视频信号

● 自动兼容PAL、NTSC、SECAM视频制式

● 1000M以太网通道,支持无阻塞、线速转发,兼容IEEE 802.3ab

● 以太网口完全物理隔离

● 传输速率：10/100/1000Mps

● 千兆光纤传输，大容量，易升级

● 电路集成度高。设备工作稳定，故障率低、功耗低

● 完善的网管功能,实时检测设备运行中的各种状态(选配)

产品参数：

• 光学指标

传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm

发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm

接收灵敏度：优于-23dBm/-27dBm(APD)

• 高清视频特性

全数字、无压缩、无延迟，实时传输；

支持HDMI 1.4 及3D；HDMI/DVI:1080P@60HZ    SDI: 3G-SDI/HD-SDI

支持HDCP标准

支持7.1 声道PCM环绕声音和压缩音频；

• E1接口特性

连 接 器：BNC(非平衡) / RJ45(平衡)

接口速率：2048Kb/s±50ppm

线路码型：HDB3

接口阻抗：75Ω(非平衡) 或 120Ω(平衡)

• 数据特性

数据类型：RS-232/422/485(2线或4线) 可选

波 特 率：RS-232 DC~115kbps

                          RS-422 DC~115kbps

                          RS-485 DC~115kbps

误 码 率：优于10^-9

• 以太网特性

以太网接口：符合IEEE 802.3/802.3u协议

网络速率：1000Mbit/s

接口速率：10//100/1000M自适应

以太网接口方式：RJ45

• FXO、FXS接口特性

阻      抗：三元复式阻抗200Ω+560Ω//0.1μF

音频范围：300Hz―3400Hz

压 缩 率：ITU G.711中A律

环路电流：25mA/路

• V.35接口

速 率： 2048Kbps

接口特性： 满足V.35标准

连 接 器： DB25

连接方式： DCE

时钟方式： G.703恢复时钟、内时钟

• 工作条件

输入电压：110~265 VAC 50/60 Hz

工作温度：-20~+60℃

工作湿度：0~95%无冷凝

储藏温度：-40℃~+85℃

无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

应用方案：

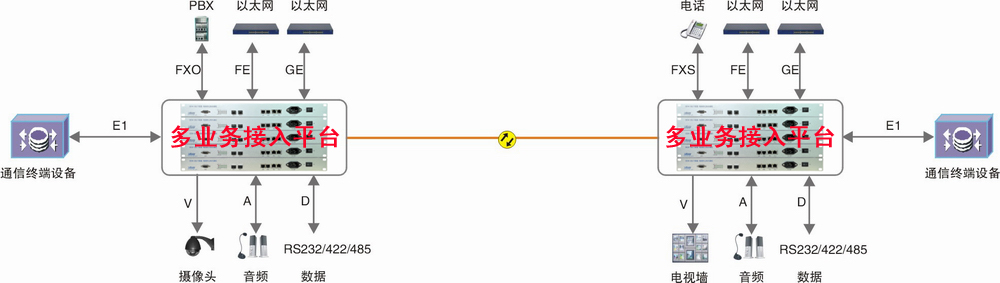

万能型多业务光端机传输方案拓扑图
