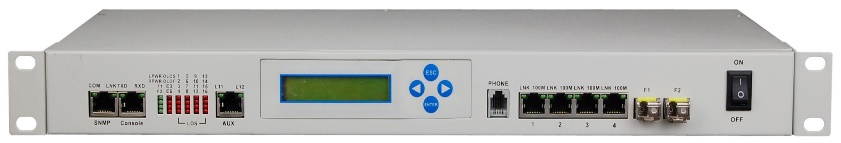

机架式 GD8-12Y 前视图 (前面板)

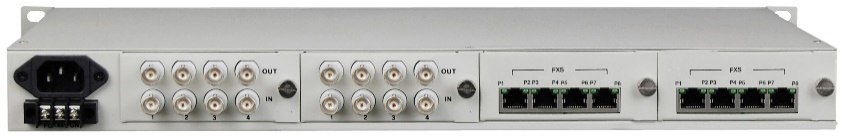

机架式 GD8-12Y 后视图 (后面板)

外形尺寸：标准19英寸1U高 (机架式)

点击图片可查看大图

Tekway系列综合业务PDH光端机是专为拥有光纤的专网用户设计的大容量、多业务、高扩展性、具有综合管理能力的光纤网络平台，该产品采用模块化设计可将 多路电话、以太网、RS485/232数据、开关量、E1、V.35、V.24等信号统一到同一传输平台，提供了丰富的业务接口如Ethernet、RS232/RS485、FXO、FXS等通信接口，为视频监控高端用户提供了专业的综合解决方案。

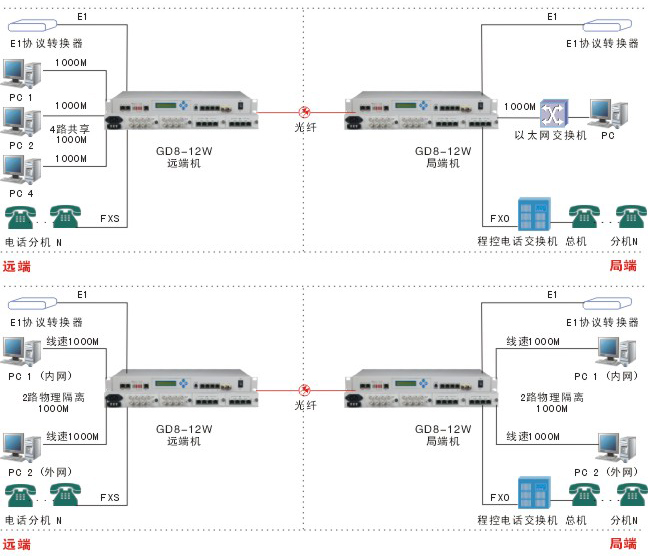

Tekway系列综合业务PDH光端机可应用于公安、军队、电力、石化、厂矿等的视频会议、安防监控、多点视讯接入等的各种复杂场合，有效的解决了用户对多种业务的需求，支持用户按需配置。它具有极高的网络安全性及网络延伸能力，支持用户根据需求组成任意形式的网络。

* 主板带LCD显示

• 可选1+1双光口保护

• 提供4路共享线速1000M 的以太网通道 (可选2路物理隔离线速1000M)

• 提供2路透明的RS232/422/485异步通道

• 提供1路公务电话

* 提供4 个插槽，每个插槽可以插入下列业务板卡，支持混插

• 4路E1 模块(75Ω)/(120Ω)
• 4路成帧E1 模块(75Ω)/(120Ω)，任意时隙可以设置
• 4路电话FXO/FXS/EM2-4/磁石 模块

• 8路FXO/FXS/2线音频/磁石 模块
• 16路FXO/FXS/2线音频/磁石 模块
• 2路V.35 (2.048M 固定速率) 模块
• 2路V.24 (2.048M 固定速率) 模块
• 2路V.35/V.24 (N*64K N=1-32) 模块
• 4路RS232/422/485/开关量 模块

• 光学指标

传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm

发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm

接收灵敏度：优于-23dBm/-27dBm(APD)

• E1接口特性

连 接 器：BNC(非平衡) / RJ48(平衡)

接口速率：2048Kb/s±50ppm

线路码型：HDB3

接口阻抗：75Ω(非平衡) 或 120Ω(平衡)

• 数据特性

数据类型：RS-232/422/485(2线或4线) 可选

波 特 率：RS-232 DC~115kbps

               RS-422 DC~115kbps

               RS-485 DC~115kbps

误 码 率：优于10^-9

• 以太网特性

以太网接口：符合IEEE 802.3/802.3u协议

网络速率：1000Mbit/s

接口速率：10//100/1000M自适应

以太网接口方式：RJ45

• FXO、FXS接口特性

阻      抗：三元复式阻抗200Ω+560Ω//0.1μF

音频范围：300Hz―3400Hz

压 缩 率：ITU G.711中A律

环路电流：25mA/路

• V.35接口

速 率： 2048Kbps

接口特性： 满足V.35标准

连 接 器： DB25

连接方式： DCE

时钟方式： G.703恢复时钟、内时钟

• 工作条件

输入电压：110~265 VAC 50/60 Hz

平均无故障工作时间(MTBF) ：大于10万小时

工作温度：-20~+60℃

工作湿度：0~95%无冷凝

储藏温度：-40℃~+85℃

无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
