Tekview2000分布式高清显示控制系统


产品名称:

分布式高清显示控制系统

产品型号:

Tekview2000

产品图片:

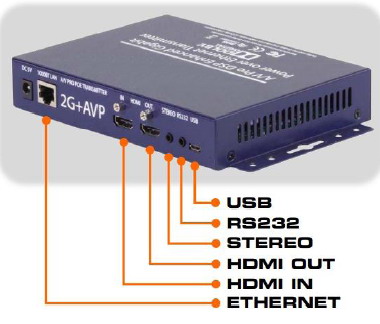

HD03-T

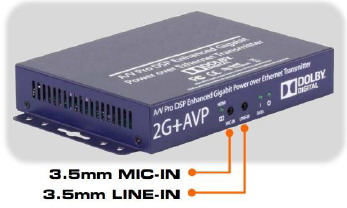

HD03-T

产品介绍:





Tekview2000是天为科技最新推出的数字化、网络化分布式高清显示控制系统,集高清无损传输,矩阵控制、多屏拼接等功能于一身的综合视频应用平台。

Tekview2000系统基于网络交换结构,以模块化节点进行数据采集与处理,各节点间相互独立,既为用户提供了高性能图像处理能力,又提高系统可靠性。它采用国际流行的全千兆网络,将众多的节目源与多达数百个显示终端无缝连接,任意组合,软矩阵功能可采用平板电脑实现节目源与显示终端的无损切换,输出节点内置video wall电视墙拼接功能,替代昂贵的拼接处理器。

Tekview2000系统旨在将大量的、多样化的视频源连接到同样大量化、多样化的显示终端上,将计算机领域复杂的网络技术应用于视频交换,这种交换完全基于数字方式,以保证信号的完整性。

革命性的DDCS分布式高清显示控制系统DDVS-- Distributed Dispiay Control System

DDCS与传统方式的对比:



DDCS

传统方式

架构

分布式全数字全高清显示系统,网络分布式架构

输入端分布式,输出端传统硬件架构

功能

长线传输器、数字矩阵、分配器、拼接控制器等多种功能;

拼接显示功能,信号远程传输

操作系统

输出端硬件架构处理器

输出分辨率

1080P

1080P

输入分辨率

1080P

1080P

拼接能力

任意多路输出与输入

集中式硬件控制器拼接能力

总线结构

千兆交换机的专用网络结构

硬件处理架构

热插拔

每个节点是独立的,一个节点故障不会影响全局,所有节点可热插拔,维护异常简单,不关机即可快速完成维护,换节点几秒钟可自行恢复;软件具有系统监控功能,可知系统各部分的工作状态;软硬件可维护性良好

电源、硬盘为热插拔,由于设备多稳定性不高。

色域

真正达到4:2:2,色彩艳丽、更好的还原真实的色彩。

由于带宽限制,色度抽样精度下降,只能达到全带宽的1/4,色彩暗淡。

对比度

超高动态对比度,无论展示PPT还是播放视频影片,都能提供清晰的图像和鲜艳的色彩。

静态对比度尚可,播放动态视频时对色彩层次没有影响,但是会影响图像的鲜艳程度以及清晰度。

稳定性

整个系统的计算分散在各个节点中,任何一个节点的损坏或不正常只影响该路信号或显示单元的显示,而不影响其它节点的稳定工作;分布式云计算架构容错能力强,高性能高可靠性,平均无故障时间高达12万小时;

由于传输环节多,可能发生的故障点就越多,多台处理器级联通过软件协同工作稳定性差,设备出现故障排查困难,更换解决故障复杂且需花费大量时间。

系统组成



● 输入节点 将节目源的HDMI/DVI/SDI接口编码为网络码流

● 输出节点 将网络码流还原为 HDMI/DVI/VGA接口接显示屏

● 网络中控 多个电口或光口,完成传输及控制功能

Tekview2000播控软件功能:

● 分布式HDTV矩阵,任意切换视音频输入输出

● 群组设定 情景模式变换

● 电视墙配置 1X2到8X16多屏拼接

● 支持平板电脑APP应用

系统优势



● 全千兆网络核心交换,网络传输设备光口与电口任意选择,无缝连接

● 最先进的“视觉无损”技术,1080P视频瞬间切换,绝无黑屏

● 分布式设计,设备之间“零“依赖,单点故障不影响整个系统运作

● 深入优化图像处理算法,毫秒级时延

● 广泛的信号源支持:DVD IPTV 会议摄像机 PC 高清播放器 SDI接口等

● 支持远程KVM功能,可远程控制PC主机的鼠标/键盘

● 独立的Dolby 5.1立体声接口,具有调音台功能,回音抑制功能

● HDTV 软矩阵,任意切换节目源和显示终端

● 电视墙配置 1X2到8X16多屏拼接

● 可为客户定制对各类外部设备的支持:如控制第三方矩阵,会议室环境量

● 控制(灯光/音响/窗帘/幕布等),控制LCD/投影开关机等

设备介绍:



类别

型号

功能

输入节点

HD01-T

一路HDMI输入 1RS232   1080P全高清

一路千兆口输出

输出节点

HD01-R

一路千兆口输入     1080P全高清

一路HDMI输出  1RS232

输入节点

HD02-T

一路HDMI输入 一路USB输入 一路音频输入 1RS232

一路千兆口输出 1080P全高清

输出节点

HD02-R

一路千兆口输入   1080P全高清

一路USB输出 一路音频输出 1RS232

一路HDMI输出

输入节点

HD03-T

一路HDMI输入 二路USB输入 1RS232

音频输入:Mic in/Line inDolby 5.1

一路千兆口输出 一路HDMI环出1080P全高清

 POE 供电

输出节点

HD03-R

一路千兆口输入 1080P全高清

一路HDMI输出 一路USB输出 1RS232

音频输出:一路立体声STEREO输出(噪声抑制)

输入节点

HD02S-T

一路HD/SD-SDI输入

一路千兆口输出

分配器

HD08

一分8分配器(HDMI)  支持3D/4K 超强适应性

网络中控

TW1200

1~100路光口或电口无缝切换

典型应用:





Tekview2000系统典型应用模型
