2路HD-SDI光端机



产品名称:

2路HD-SDI光端机

产品型号:

TW-SDI-02

产品功能:

2路HD-SDI视频+1路反向RS485数据(1芯光纤传输)

产品图片:

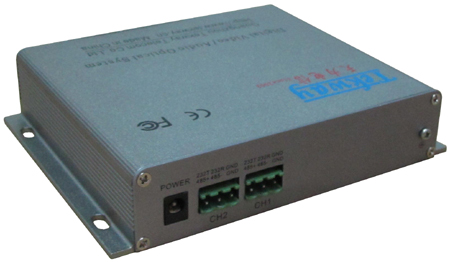

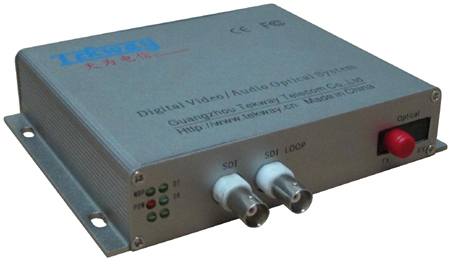

2路HD-SDI光端机2路HD-SDI光端机

TW-SDI-02 (2路HD-SDI光端机)

温馨提示:点击图片查看大图!

SDI光端机产品简介:

Tekway 天为电信 HD-SDI高清光端机由发送端和接收端2台设备组成,主要用来传输速率为1485Mbps的HD-SDI高清数字视频信号,并向下兼容143M,177M,270M,360M,540Mbps速率的SDI标清数字视频信号,并完全兼容DVB-ASI数字码流信号。

SDI光端机产品特点:

●符合SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,SMPTE310M标准

●自动识别HD-SDI/SDI/ASI输入,无须手动选择

●自动适应SDI 143M,177M,270M,360M,540M,1483.5M,1485Mbps速率

● 发送端和接收端均有时钟恢复功

● LED灯设计完善,通过LED灯可以方便监视设备工作状态

●内置自动均衡和重定时功能,画面清晰稳定

●无需软件设置,即插即用

SDI光端机产品简介:

高清HDTV光端机是为了适应监控/信息发布等场合高清化的需求,从而推出市场的一系列光纤传输设备。

SDI光端机产品特点:

●支持各种标准高清信号:HDMI/DVI/SDI等

●自动识别和配置各种信号显示模式

●支持UXGA,WUXGA,HDTV1080P等各种分辨率

●最大支持12Bit颜色深度

●像素时钟最大225MHZ

●内置自动均衡和重定时功能,画面清晰稳定

●无需软件设置,即插即用

SDI光端机应用场合:

◆ 高清视频远距离传输

◆ 高清信号显示,信息发布

◆ 适合会议中心、演示大厅、关口检查站、收银站、军演监控站等场合的业务需求

SDI光端机技术参数:

◆ 光纤特性

◇ 物理接口:FC/PC、ST/PC

◇ 传输波长:850nm/1310nm/1550nm

◇ 传输距离:多模0-2km,单模:0-20km,0-60km,0-120km

◇ 发射光功率:优于 - 6dB

◇ 接收灵敏度:优于 -18dB

◇ 光学动态范围:12dB

◇ 光学允许最大链损:12dB

光纤种类:单模/多模光纤,单纤



◆ 视频参数

◇ PC输入最高分辨率 1920×1200@60Hz

◇ HD-DVD输入最高解析度 720p/1080i/1080p

◇ 输入输出TDMS信号带宽 1.65Gpbs

◇ 输入输出TDMS信叫电压 1.2volts p-p

◇ 输入DDC信号电压 5volts p-p (TTL)



◆ 环境条件

◇ 工作温度 -25℃~+70℃

◇ 储存温度 -40℃~+80℃

◇ 相对湿度 0~95%(非冷凝)

典型应用:
