网管型SDI光端机

TW-SDI-04 光端机可实现4路HD/SD-SDI信号（每路SDI内嵌2路音频）在光纤上的长距离传输，每路SDI还可内嵌2路音频，支持1路双向RS485控制数据传输，此外还选配的外置音频、开关量、422/232等业务传输，可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

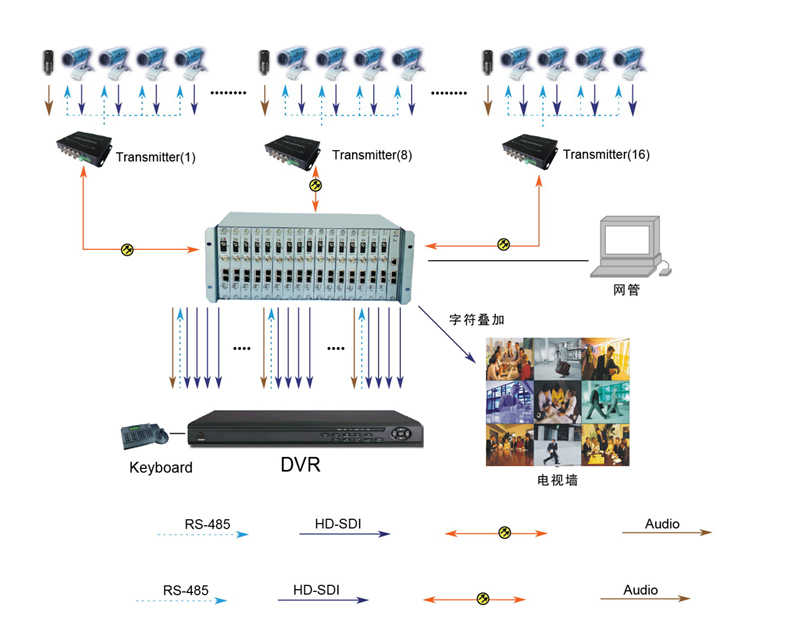

TW-SDI-04 光端机分为发射机和接收机，发射机为体积小巧的台式设备，接收机分为台式设备和机框插卡式设备，插卡式设备采用标准19英寸、4U插箱设计的机箱，可插入16张HD-SDI插卡式接收机（支持热插拔），与最多16个台式光发射机配合使用。同时，4U插箱提供1张网管盘，支持基于RS232简单CLI命令行管理方式和基于SNMP_V1/V2协议的智能管理平台，可以监控和分析多种设备状态信息，帮助用户快速发现和定位故障节点。

TW-SDI-04 光端机的机框可以混插字符叠加卡，SDI信号输出到大屏幕可以实现在每路视频图像信号上叠加日期、时间及中英文字符信息。

设备特性

兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，支持1485Mb/s和270Mb/s速率

发射机：用户侧提供4路HD/SD-SDI（BNC）输入；传输侧提供1路光信号

接收机/接收机：用户侧提供4路HD/SD-SDI（BNC）输出；传输侧提供1路光信号

1路双向RS485接口，采用半双工接口，最高支持115.2Kb/s波特率

提供1个辅助接口卡，可选2路双向音频，或2/4路正向/反向音频，或2路正向/反向开关量，或1路双向RS422/2路双向RS485，或2路双向RS232通道

支持1080P@30,25,24, 29.97, 23.98、1080I@60,50,59.94、720P@60,50,30,25,24, 9.94, 29.97, 23.98以及625i、525i 等多种视频格式，当输入为1080P@29.97, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98时，输出分别为1080P@30, 24、1080I@60、720P@60,30, 24

输入具有电缆均衡功能，可补偿电缆传输的损耗

内置ESD保护电路，能有效防止静电损害

提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示

带APC 电路，输出光功率恒定，动态范围大

提供1个以太网管理接口（EMU）和一个级联接口(EMU-EX)，支持SNMP_V1和SNMP_V2协议
