    您的位置:首页>协议转换器>MA20B-2ETH-P (E1-2*10/100BaseT物理隔离)




产品名称: E1转2路10/100BaseT超级协议转换器 (完全物理隔离的E1网桥)
产品型号: MA20B-2ETH-P
产品功能: 实现一个标准的E1接口与2个完全物理隔离的10/100Base-T以太网接口转换

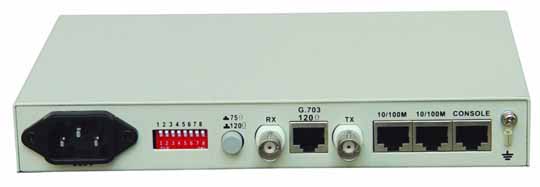

产品图片:  E1转2路物理隔离网口
2路物理隔离以太网网桥
产品简介:

本设备可以把2路以太网信号(N X 64K速率可调)复用到标准E1线路,并且这2路以太网之间是物理隔离的,可广泛应用于邮政、金融、证券等多个网络共存的场合,如邮政储蓄网与办公网。本设备还可以利用E1的一部分时隙来传送4~8路语音信号,实现本部与分部之间的免费内部电话。

主要特点:

(1)基于自主产权的集成电路;

(2)实现本端设备对远端设备的远程监控(独有的双排指示灯,上 排<Local>指示本端,下排<Remote>指示远端);

(3)以太网接口10/100M,全/半双工完全自适应,支持VLAN协议;

(4)提取E1的不同时隙组成4路以太网数据通道,每路以太网占用不同的E1时隙,实现1-4路以太网在传输上实现物理隔离功能;

(5)每路以太网口支持AUTO-MDIX(交叉/直连线自适应);

(6)提供2种时钟方式:E1主时钟,E1线路时钟;

(7)提供3种环回功能:E1本端自环(ANA),以太网本端自环 (DIG),令对端以太网自环(REM);

(8)有伪随机码测试功能(PATT),便于线路开通即,可以当一个的E1误码仪来用;

(9) E1可以支持N*64k速率, 速率从64K~2048K可调;

(10)同时支持和75Ω(不平衡)/120Ω(平衡)两种阻抗;

(11)丰富的工作状态指示灯,可方便、准确地了解设备接口、链路的工作状态;

(12)有以太网监控自动复位功能,不会死机;

(13)丰富的以太网数据提示功能,实时提示数据通信状态;

(14)网管接口采用SNMP。

技术数据:
E1接口
接口标准: 符合G.703标准
接口速率: 2.048Mbit/s±50ppm
抖动特性: 满足G.742和G.823标准
传输容量: 1*E1
时钟方式: 内时钟、线路时钟
连 接 器: BNC(75Ω)、RJ45(120Ω)
接口阻抗: 75Ω(非平衡)、120Ω(平衡)
ETH端口 支持速率: 10M或100M
全半双工: 全双工,半双工完全自适应
支持协议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
物理接口: RJ45座
AUTO-MDIX: 支持交叉线直通线自适应
MAC地址表: 可以学习4096个MAC地址
工作条件 输入电压: AC220V;AC 110V ;DC –48V;DC +24V
功耗: ≤5W
工作温度: 0°C ~ 50°C
贮存温度: -40°C ~ +70°C
相对湿度: 95 %

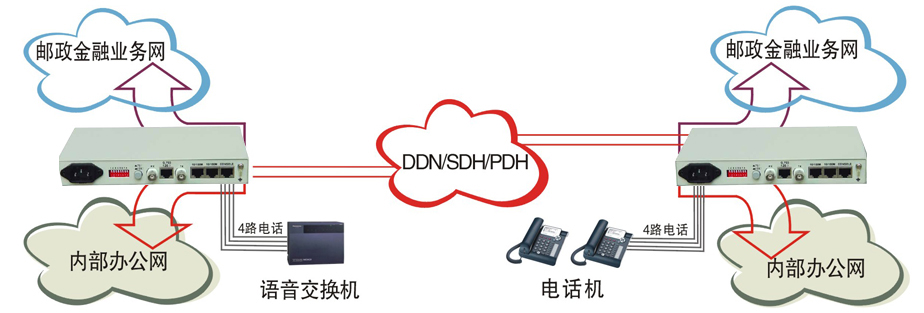

  典型应用[图示]:
