    您的位置:首页>协议转换器>TW6310A (63E1转10/100/1000M汇聚型协议转换系统)




产品名称: 汇聚型协议转换系统
产品型号: TW6310A

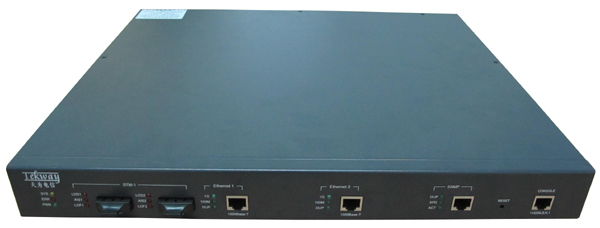

产品图片: 汇聚型协转  光口汇聚型协议转换器
汇聚型协议转换系统
产品功能: 可将通过标准SDH STM-1光口汇聚的63路E1转到2路千兆以太网接口进行通讯;可提供2路标准的STM-1接口,可工作于1+1低阶通道保护模式,并可提供CONSOLE和SNMP以太网方式进行管理和配置。
产品简介:

TW6310A汇聚型协议转换系统设备是基于自主软件研制而成的新一代具有63 E1高容量汇聚并转换到以太网功能的设备,且每两路E1通道支持环型组网;它将标准SDH STM-1光口汇聚的63路E1转到2路千兆以太网接口进行通讯;可提供2路标准的STM-1接口,灵活地满足用户不同网络配置需求;本系列设备充分显示了我们的设计理念——技术创新,优化网络结构,创造独特的竞争优势,降低用户使用成本。

可广泛应用于移动、联通、电信、电力、金融、公检法等具有多分支节点网络汇聚的数据综合接入系统。简单安全的组网方式给用户的网络建设带来更多的安全性和经济性。

主要特点:

高密度单板设计,提供标准的1U、19英寸物理结构设计,大大节省机房空间、减少网络布线、优化网络结构、提升系统可靠性能;

设备面板上拥有完善智能告警指示功能,可以即时提示各种业务口的通讯情况;

提供2路标准的STM-1光接口,可工作于1+1低阶通道保护模式;支持主时钟和从时钟模式,从时钟模式下,支持时钟源的自动切换;

提供2路千兆以太网数据汇聚接口,均可支持GE电口(RJ45)和GE光口(SFP)方式;以太网支持10/100M/1000M、全半双工自适应、并支持VLAN、QinQ、PAUSE功能;

可实现千兆以太网Trunk功能;

每两路E1通道支持环型组网,支持环网保护和倒换功能;

提供CONSOLE接口和标准的SNMP网络管理接口,方便用户在本地和远程对设备进行软件升级和维护;

内部E1通道可设置非帧和成帧模式,成帧模式下可支持N*64K速率;每路E1可支持本地和远端环回,并支持伪随机码测试功能;并可对每路E1数据进行数据包收、发和流量统计功能;

支持双电源冗余备份设计,可实现AC220V/48V两种电源任意组合双备份;

产品参数:

SDH STM1接

接口电气特性:符合ITU-T G.707标准

接口抖动特性:符合ITU-T G.825标准

光波长:/1310nm/1550nm可选

光发射功率:>-12dBm

光接收灵敏度:≤-31dBm(BER≤10-11)

光口速率:155.52Mbit

光线路码型:NRZ

光接口类型:SC/FC、单纤/双纤可选

GE光接口

接口电气特性:符合IEEE802.3z标准

光波长:850nm/1310nm/1550nm可选

光发射功率:>-12dBm

光接收灵敏度:≤-18dBm(BER≤10-11)

光接口类型:SFP/LC、单纤/双纤可选

GE电接口

接口电气特性:符合IEEE 802.3ab、802.1Q标准

接口模式:10M/100M/1000自适应、全双工/半双工自适应、交叉直通自适应

接口类型:RJ45

工作环境

电压:AC220V和DC-48V

功耗:<35W

工作温度:0℃ ~ 50℃

贮存温度:-40 ~ 70℃

相对湿度:95%,无冷凝

外形尺寸

宽483mm×高44.5mm×深483mm

典型应用:

汇聚型协议转换系统拓扑图

汇聚型协议转换系统拓扑图

温馨提示:点击图片可查看大图
