    您的位置:首页>E1 PCM复用设备>PCM04 (E1转4路电话+网口)





产品名称:

E14路电话+网口

产品型号:

PCM04

产品功能:

在E1线路上传输4路电话以及1~4路以太网口

产品图片: E1 PCM 复用设备  E1线路复用器  语音数据复用器

E1转4路电话+网口

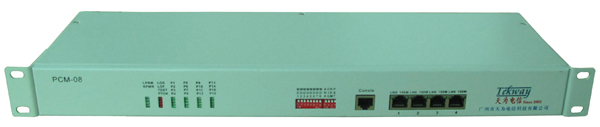

PCM04 前视图

E1转4路电话+网口

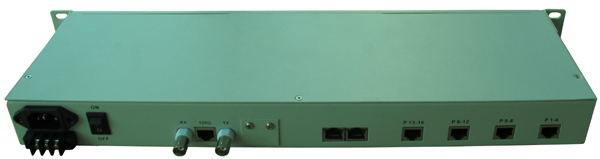

PCM04 后视图

外形尺寸:标准19英寸1U高 (机架式)

点击图片可查看大图

产品简介:

PCM04 E1复用设备实现1-4路语音信号在标准E1/2M线路上的传输,E1 剩余的带宽还可以进行NX64K的网络互联,联网后两个局域网就成为一个局域网里的两个网段。 此设备特别适用于E1租户或专网用户,提供单E1通道上数据和语音的同时接入。 (许多电信运营商的客户都是租用E1线路用于电脑联网,可采用本设备在E1租线上开通几路电话,这样总部与分公司之间就可以免费通话了!)

主要特点:

(1)实现本端设备对远端设备的远程监控(独有的双排指示灯,上排<Local>指示本端,下排<Remote>指示远端);

(2)基于自主知识产权的集成电路;

(3)以太网接口10M/100M,全/半双工完全自适应,支持VLAN协议;

(4)每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应);

(5)提供2种时钟方式:E1主时钟,E1线路时钟;

(6)提供3种环回功能:E1本端自环(ANA),以太网接口向远端环回(DIG),命令对端以太网接口向本端环回(REM);

(7)有伪随机码测试功能(PATT),便于线路开通,即可以当一个的E1误码仪来用;

(8)E1可以支持N*64k(N=1-32)速率, 即速率从64K-2048K可调;

(9)同时支持120Ω/平衡和75Ω/不平衡两种阻抗;

(10)有以太网监控自动复位功能,不会死机;

(11)提供1-4路语音接入,支持来电显示和反极性计费功能;

(12)支持各个站点的相互放号功能;

(13)支持本端设备对远端设备的强制性配置功能;

(14)语音口支持O口和S口,O口与程控交换机对接,S口与用户的电话机相连;

(15)网管接口采用SNMP。

技术数据:

E1接口

接口标准:

符合G.703标准

接口速率:

n×64Kbps , n取值:1~32

抖动特性:

满足G.742和G.823标准

传输容量:

1*E1

时钟方式:

内时钟、线路时钟

连 接 器:

BNC(75Ω)、RJ45(120Ω)

接口阻抗:

75Ω(非平衡)、120Ω(平衡)

FXS

振铃电压:

75V

振铃频率:

25HZ

二线输入阻抗:

600Ω(摘机)

回损:

40 db

FXO

振铃检测电压:

35V

振铃检测频率:

17HZ-60HZ

二线输入阻抗:

600Ω(摘机)

回损:

40 db

工作条件

输入电压:

AC220V;AC 110V ;DC –48V;DC +24V

功耗:

≤5W

工作温度:

0°C ~ 50°C

贮存温度:

-40°C ~ +70°C

相对湿度:

95 %

  典型应用:

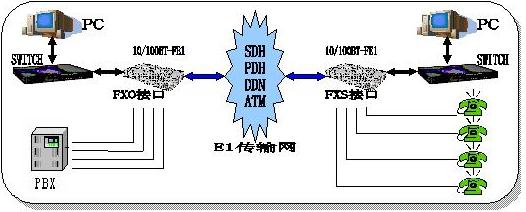

设备典型应用图例一 普通语音业务的接入

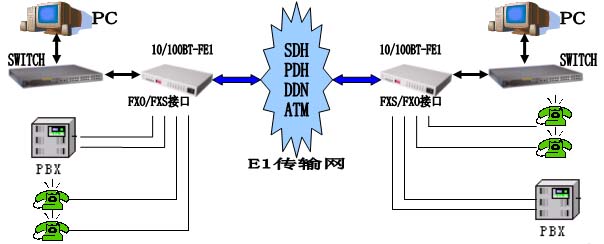

设备典型应用图例二 相互放号语音业务

设备典型应用图例三 热线电话接入
