    您的位置:首页>E1 PCM复用设备>PCM16 (E1转16路FX(0/S)语音+1~2路网口)




产品名称: E1转16路FX(0/S)电话+1~2路网口
产品型号: PCM16
产品功能: E1-16FX+ETH(E1转16路FX0/S电话+1~2路以太网)
产品图片: E1 PCM 复用设备  E1线路复用器  语音数据复用器

E1转16路FX(0/S)电话+1~2路网口

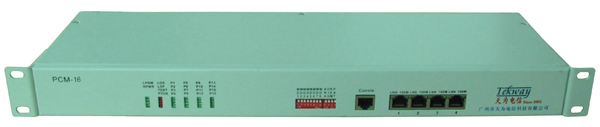

PCM16 前视图

E1转16路FX(0/S)电话+1~2路网口

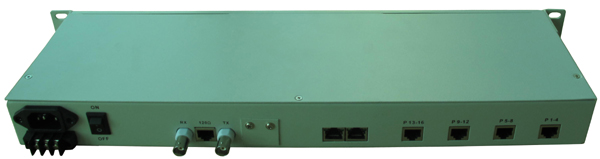

PCM16 后视图

外形尺寸:标准19英寸1U高 (机架式)

点击图片可查看大图

产品简介:

PCM16设备是基于自主软件和厚薄膜工艺技术而推出的新一代高集成度单板PCM基群复接设备,它可以在标准的PCM16基群2M通道上直接提供16路语音接口和1~2路NX64K以太网数据口。本语音系列设备主要用于通过传输网络完成电话机之间或电话机与程控交换机的连接。本设备是智能型设计,即电话不摘机的情况下,所有2M的带宽都归于网口。

主要特点:

(1)高密度单板设计,提升系统可靠性能,具有易于安装调试,免维护,性能稳定的特点;根据用户订购设备类型不同,上行接口有以下二种(请在定购时选择):a、75欧姆;b、120欧姆E1接口;

(2)提供数据口环回功能和伪随机码测试功能,便于线路开通,可以作为一个简单E1误码仪来使用;具有屏蔽广播风暴功能,使用环回功能时不会导致网络瘫痪;

(3)传统PSTN普通话音,每路话音占用一个64K信道,不压缩,语音质量好;并可以提供极性翻转和来电显示功能,方便用户准确计费;

(4)以太网接口10M/100M自适应,全/半双工自适应,并有自动带宽控制功能,可自动根据语音接口设置,计算并设置以太网口的速率(电话接口不摘机不占用2M带宽)

(5)组网方式为点对点,支持FXO、FXS方式,O口和S口,O口与程控交换机对接,S口与用户的电话机相连;

(6)支持热线电话,即FXS设备对接使用;

(7)1U高度的19英寸结构,减少占用机房空间。

技术参数:
E1接口 接口标准: 符合G.703标准
接口速率: n×64Kbps , n取值:1~32
线路码型: HDB3
转移特性: 满足G.823标准
抖动特性: 满足G.823标准
传输容量: 1*E1
时钟方式: 内时钟、线路时钟
连 接 器: BNC(75Ω)、RJ45(120Ω)
接口阻抗: 75Ω(非平衡)、120Ω(平衡)
FXO 振铃电压: 35~150V
振铃频率: 17~60HZ
二线交流输入阻抗: 200+680//0.1Ω(三元件)
回损: 20 db
FXS 振铃电压峰值: 110~150V
振铃检测频率: 22~28HZ
二线交流输入阻抗: 200+680//0.1Ω(三元件)
  馈电电压: 28V
回损: 20 db
工作条件 输入电压: AC220V;DC –48V;
功耗: <7W
工作温度: 0°C ~ 50°C
贮存温度: -40°C ~ +70°C
相对湿度: 95 %,无冷凝

  典型应用:

设备典型应用图例一 普通语音业务的接入

设备典型应用图例二 相互放号语音业务

设备典型应用图例三 热线电话接入
