产品名称：

传统的光端机都是点对点应用的，光端机分别安装在光纤的两端，如最常用的光纤以太网收发器，利用光纤连接两端的计算机网络；而在诸如高速铁路，隧道，高速公路等场合，点对点的组网方式显然受到很大的限制，这时候要求光缆及设备组成链状网，节点式的光端机就应运而生：中心是一个汇聚型设备，对应远端的各个节点传送的通信信号（电话/视频/以太网/串口等），最大限度地节省了光缆投资并提高纤芯利用率，在实际应用中是合理和必须的。

节点式光端机要求设备最少带2个或以上的光口，应该可选配自动保护功能，当链路上任一节点出现故障，可自动屏蔽故障并直接联通下一级节点，保障无故障节点的正常通信。

产品简介：

Tekway系列节点式/级联式视频光端机是天为电信公司自主开发的高性能小型光传输设备， 采用最新的大规模可编程集成电路及全数字无压缩技术，可实现在一芯光纤上将视频、音频、数据和开关量等级联传输，具有高集成度、性能稳定、功耗低、环境适应能力强、结构简单等特点，可满足高速公路等客户对光纤链型传输的需求。

本产品均由光节点机和光接收机组成，节点机最多可同时传输2路正向视频和1路RS485数据，接收机最多可接收16路视频和1路RS485数据，一芯光纤链路最多可串接16个节点。

产品型号

TW100

可通过一芯光纤级联传输1路正向视频

TW200

可通过一芯光纤级联传输2路正向视频

产品图片：

TW210 节点式发射机

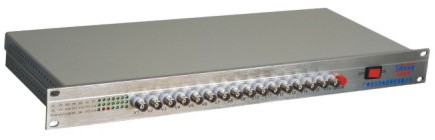

TW1601 中心接收机

产品参数：

• 光学指标

传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm

发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm

接收灵敏度：优于-23dBm/-27dBm(APD)

• 视频特性

视频方向：单向/双向

视频带宽：8～10M

采样频率：16MHz

采样编码：8～10bit

视频制式：PAL/NTSC/SECAM

输入/输出阻抗：75欧姆

输入/输出信号电压：1Vp-p

输入过载电压：1.5Vp-p

插入增益：1±5%

微分增益：2.50%

微分相位：2.5°

信 噪 比：>75dB(加权)

• 数据特性

数据类型：RS-232/422/485(2线或4线) 可选

波 特 率：RS-232 DC~115kbps

               RS-422 DC~115kbps

               RS-485 DC 115kbps

误 码 率：优于10^-9

• 工作条件

输入电压：110~265 VAC 50/60 Hz

平均无故障工作时间(MTBF) ：大于10万小时

工作温度：-40~+75℃

工作湿度：0~95%无冷凝

储藏温度：-40℃~+75℃

无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

典型应用：

节点/级联式视频光端机传输方案拓扑图
