    您的位置:首页>节点/级联式光端机



节点/级联式光端机
温馨提示:点击下表链接可查看详细内容!

产品名称 产品功能
节点/级联式电话光端机 级联8~16个点,每个点1~2路电话
节点/级联式视频光端机 级联12个点,每个点1~2路视频+1路反向485
节点/级联式音频光端机 级联12个点,每个点1路广播音频+1路反向485
节点/级联式HDMI光端机 节点/级联式HDMI光端机,可串接多路接收机
节点/级联式DVI光端机 节点/级联式DVI光端机,可串接多路接收机
节点/级联式VGA光端机 节点/级联式VGA光端机,可串接多路接收机
节点/级联式100M网络光端机 级联30个点,每个点2路网口 (100M)
节点/级联式100M网络光端机 级联30个点,每个点4路网口 (100M)
节点/级联式1000M网络光端机 级联30个点,每个点2路网口 (1000M)
节点/级联式1000M网络光端机 级联30个点,每个点4路网口 (1000M)
节点/级联式1000M网络光端机 级联30个点,每个点8路网口 (1000M)
节点/级联式串口光端机 级联30个点,每个点1路RS232/485/422
节点/级联式1000M网络+RS232/485串口光端机 级联30个点,每个点1路网口(1000M)+1路RS232/485

传统的光端机都是点对点应用的,光端机分别安装在光纤的两端,如最常用的光纤以太网收发器,利用光纤连接两端的计算机网络;而在诸如高速铁路,隧道,高速公路等场合,点对点的组网方式显然受到很大的限制,这时候要求光缆及设备组成链状网,节点式的光端机就应运而生:中心是一个汇聚型设备,对应远端的各个节点传送的通信信号(电话/视频/以太网/串口等),最大程度地节省了光缆投资并提高纤芯利用率,在实际应用中是合理和必须的。

节点式光端机要求设备最少带2个或以上的光口,应该可选配断点自动保护功能,当链路上任一节点出现故障,可自动屏蔽故障并直接连通下一级节点,保障其它无故障节点的正常通信。






典型应用:



节点式视频光端机应用方案拓扑图
图一、节点式视频光端机应用方案拓扑图

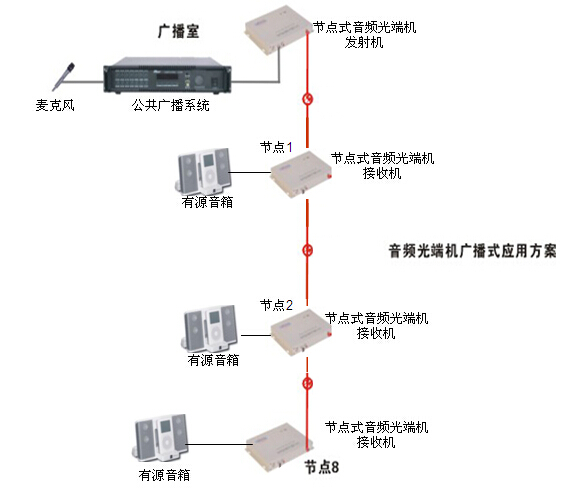

图二、节点式音频光端机应用方案拓扑图



节点/级联式电话光端机传输方案拓扑图

图三、节点式电话光端机应用方案拓扑图

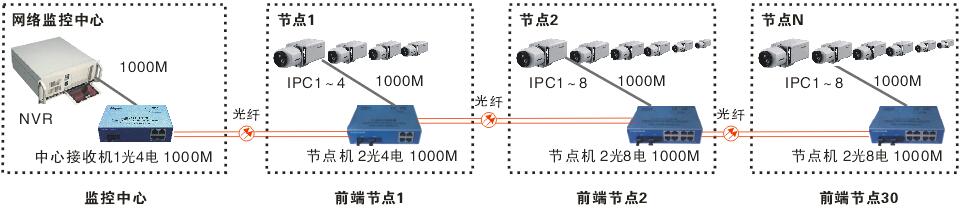

图四、节点式网络光端机/光纤收发器应用方案拓扑图

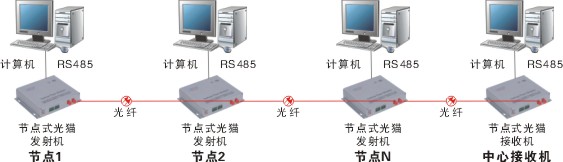

节点式光猫应用方案拓扑图
图五、节点式光猫应用方案拓扑图

电子围栏报警系统光纤传输解决方案

图六、电子围栏报警系统光纤传输解决方案拓扑图
