节点/级联式音频光端机



产品名称:

节点/级联式音频光端机

产品型号:

TW-TA100

产品功能:

级联12个点,每个点1路广播音频+1路反向485。

产品图片:

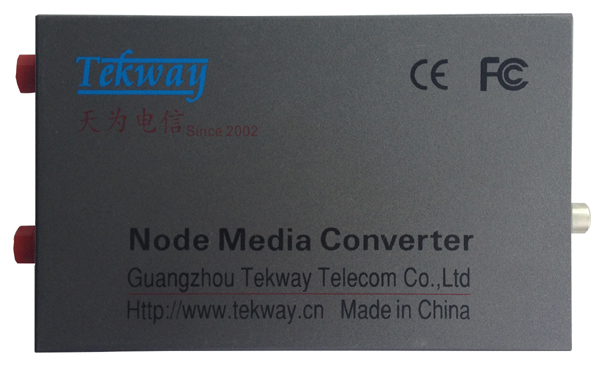

节点式音频光端机-级联式音频光端机

TW-TA100

点击图片查看大图

产品简介:

Tekway系列节点式音频光端机是广州市天为电信科技有限公司自主开发的高性能小型光传输设备,采用最新的大规模可编程集成电路及全数字无压缩技术,可实现音频、数据的传输。具有集成度高、性能稳定、功耗低、环境适应能力强、结构简单等特点,可满足客户对设备功能和外型结构的不同使用需要。

Tekway系列节点式音频光端机均由光发射机和光接收机组成。

产品特点:

●工业级设计,SMT工艺

●2.5Gbit/s全数字光纤传输平台、同平台多业务灵活配置

●可提供台式,集中插卡式机架2种方式

●自主知识产权大规模专用集成电路核心

●单纤传输,可选双纤

●PAL、NTSC、SECAM全制式兼容,演播级传输质量

●电源、链路、视频动态指示

●现场开通免调试

●自恢复保险

应用场合:

◆ 智能交通系统(ITS)

◆ 高速公路视频监控系统

◆ 收费站视频监控系统

◆ 闭路电视工业监视

◆ 电视节目交换传输

◆ 高保真视频会议系统

◆ 安防系统

技术参数:

◆ 光纤特性

◇ 物理接口:FC/PC、ST/PC

◇ 传输波长:850nm/1310nm/1550nm

◇ 传输距离:多模0-2km,单模:0-25km,0-60km,0-120km

◇ 发射光功率:优于 - 6dB

◇ 接收灵敏度:优于 -18dB

◇ 光学动态范围:12dB

◇ 光学允许最大链损:12dB

光纤种类:单模/多模光纤,单纤



◆ 音频特性

◇ 音频通道:1路

◇ 音频接口:RCA莲花插座

◇ 输入/输出阻抗:600Ω非平衡

◇ 输入/输出幅度:-6~+3dB

◇ 音频带宽:10Hz~32KHz

◇ 音频采样率:16bit/48KHz

◇ 信噪比:>75dB

◇ 总谐波失真:0.1%



◆ 工作环境

◇ 工作温度 :0℃~+50℃

◇ 储存温度:-40℃~+85℃

◇ 湿      度:0~95%不结凝

◇ 输入电压:交直流220V、直流-48V、+24V、+12V、+5V可选

◇ 功      耗:5.2W(单端)

外型尺寸:155mm(长)×122mm(宽)×32mm(高)   (台式)

典型应用:


节点式音频光端机传输方案拓扑图
